Teknologi pengudaraan ialah proses kejuruteraan untuk memindahkan oksigen ke dalam air sisa untuk menyokong rawatan biologi dan mengekalkan kestabilan proses.
Dalam sistem enapcemar teraktif, pengudaraan menyediakan oksigen terlarut (LAKUKAN) untuk mikroorganisma yang mengeluarkan BOD, COD, dan ammonia. Ia juga memastikan pencampuran lengkap, menghalang pengendapan enapcemar dan zon anaerobik.
Di kebanyakan loji rawatan perbandaran dan industri, pengudaraan menggunakan 40–60% daripada jumlah penggunaan tenaga , menjadikannya pusat kos operasi tunggal terbesar.
Pengudaraan melaksanakan tiga fungsi serentak:
• Pemindahan oksigen – membekalkan DO (biasanya dikekalkan pada 1.5–3.0 mg/L)
• Percampuran – mengekalkan biojisim terampai (MLSS biasanya 2,000–4,000 mg/L)
• Penstabilan proses – menghalang keadaan septik dan pembentukan bau
Tanpa oksigen yang mencukupi, bakteria aerobik tidak dapat mengoksidakan bahan organik dengan cekap. Di bawah 0.5 mg/L DO, prestasi nitrifikasi menurun dengan mendadak.
Untuk mereka bentuk atau membandingkan sistem, jurutera menggunakan parameter yang boleh diukur:
OTR (Kadar Pemindahan Oksigen)
Jisim oksigen yang dipindahkan sejam (kg O₂/jam).
SOTE (Kecekapan Pemindahan Oksigen Standard)
Peratusan oksigen yang dipindahkan dalam keadaan standard (air bersih, 20°C).
Faktor Alfa (α)
Faktor pembetulan mengambil kira keadaan air kumbahan berbanding air bersih.
Julat biasa: 0.6–0.85.
Julat prestasi biasa:
| Parameter | Penyebar Buih Halus | Gelembung Kasar | Pengudara Permukaan |
|---|---|---|---|
| SOTE | 25–35% | 8–15% | 10–20% |
| Kecekapan Tenaga (kg O₂/kWj) | 2.5–6.5 | 1.2–2.5 | 1.5–3.0 |
| Kedalaman Tangki Biasa | 4–8 m | 3–6 m | 2–4 m |
Sistem gelembung halus menyampaikan 2–3× kecekapan oksigen lebih tinggi daripada sistem buih kasar.
Kerana permintaan oksigen adalah berterusan, walaupun kecekapan kecil memperoleh kompaun dengan ketara.
Contoh:
Loji 10,000 m³/hari memerlukan 1,800 kg O₂/hari
Meningkatkan kecekapan sebanyak 15%
→ Boleh mengurangkan penggunaan elektrik tahunan sebanyak 50,000–120,000 kWj
Pada kadar elektrik industri, ini secara langsung memberi kesan kepada kos kitaran hayat lebih daripada CAPEX peralatan.
Kesimpulan: Pengudaraan bukan sekadar langkah proses. Ia adalah tulang belakang tenaga rawatan air sisa biologi.
Pengudaraan menentukan kelajuan tindak balas biologi, kestabilan enap cemar, dan penggunaan tenaga tumbuhan.
Dalam sistem enapcemar teraktif, ketersediaan oksigen secara langsung mengawal penyingkiran BOD dan prestasi nitrifikasi.
Tanpa pengudaraan terkawal, kapasiti rawatan berkurangan dan kualiti efluen menjadi tidak stabil.
Mikroorganisma aerobik menggunakan oksigen terlarut (DO) untuk mengoksidakan bahan organik.
Keperluan oksigen biasa:
• Penyingkiran 1 kg BOD → 1.1–1.5 kg O₂
• 1 kg NH₄⁺-N dinitriti → 4.57 kg O₂
Dalam tumbuhan maju, nitrifikasi sering mewakili 60–70% daripada jumlah permintaan oksigen .
Jika DO turun di bawah 1.0 mg/L:

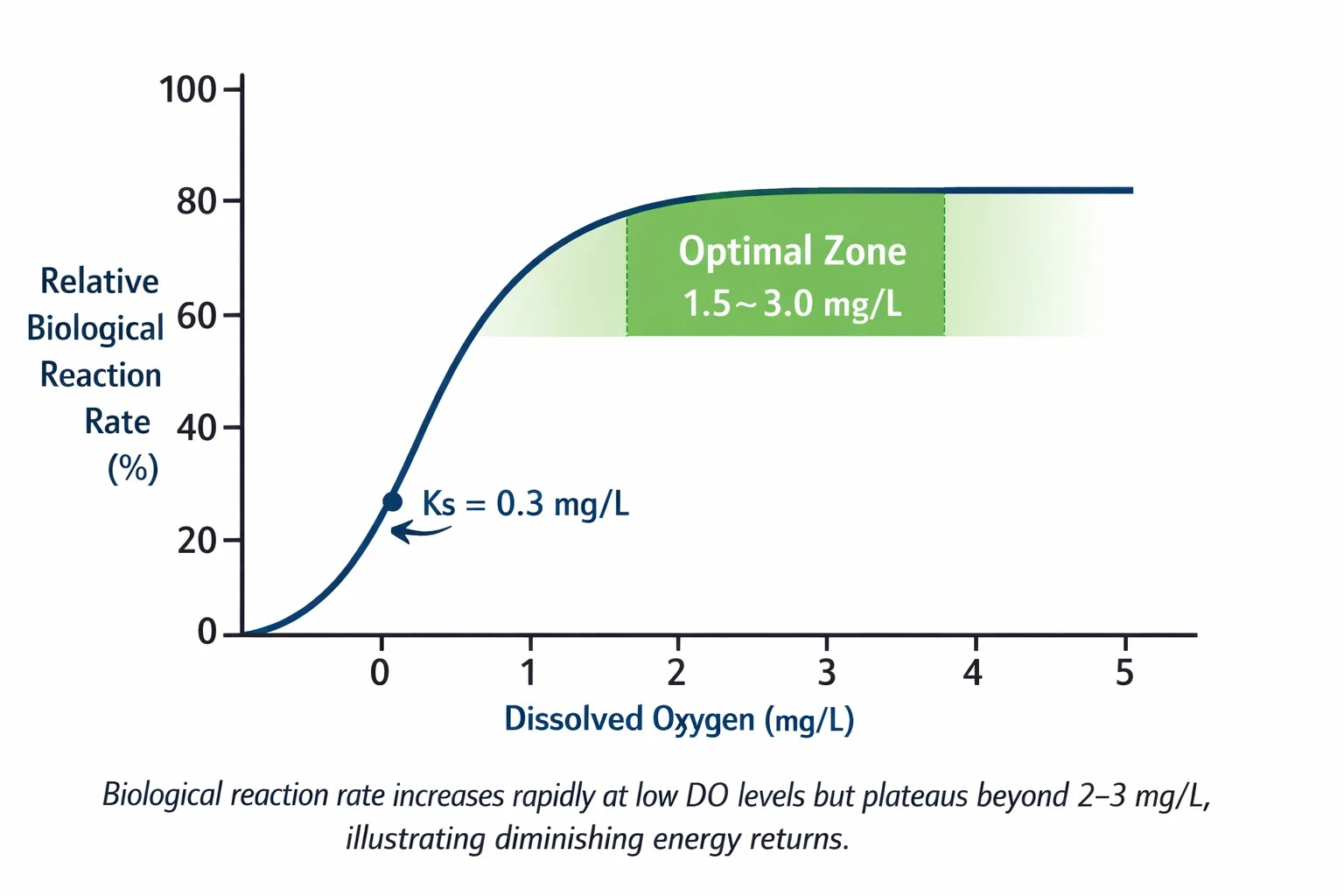

Pertumbuhan biologi menyusul Kinetik monod , yang menerangkan bagaimana substrat atau kepekatan oksigen mengehadkan kelajuan tindak balas.
Kadar pertumbuhan ∝ DO / (Ks DO)
di mana:
Apabila DO meningkat:
• Di bawah 0.5 mg/L → oksigen mengehadkan kelajuan tindak balas
• Antara 1.5–3.0 mg/L → julat operasi optimum
• Di atas 3.0 mg/L → peningkatan prestasi minimum tetapi kos tenaga yang lebih tinggi
Ini menjelaskan mengapa kebanyakan loji rawatan menyasarkan 1.5–3.0 mg/L DO .
Oksigen rendah mewujudkan risiko operasi yang boleh diukur:
• DO < 0.5 mg/L → keruntuhan nitrifikasi
• ORP < –100 mV → keadaan anaerobik
• Kebarangkalian pukal enap cemar meningkat
• Pancang NH₄-N efluen
Walaupun 1-2 jam gangguan oksigen boleh menjejaskan kestabilan sistem perindustrian beban tinggi.
Pengudaraan biasanya menyumbang untuk:
• 40–60% daripada jumlah penggunaan elektrik loji
• Sehingga 70% dalam sistem intensif nitrifikasi
contoh senario:
Kapasiti loji: 20,000 m³/hari
Permintaan oksigen: 2,500 kg/hari
Meningkatkan kecekapan pemindahan oksigen daripada 2.0 kepada 3.5 kg O₂/kWj
→ Penjimatan tahunan: 200,000 kWj
Skala peningkatan kecekapan kecil kepada pengurangan OPEX jangka panjang yang ketara.
Pengudaraan bukan sekadar "menambah udara."
Ia adalah keseimbangan antara:
• Permintaan oksigen
• Penggunaan tenaga
• Keperluan pencampuran
• Ciri-ciri enap cemar
Reka bentuk pengudaraan yang betul memastikan kestabilan rawatan dan pengoptimuman kos kitaran hayat.
Teknologi pengudaraan dikelaskan mengikut cara oksigen dipindahkan ke dalam air: sistem udara tersebar, pengudaraan mekanikal dan pengudaraan jet.
Setiap teknologi berbeza dalam kecekapan pemindahan oksigen, kesesuaian kedalaman, kos modal dan prestasi tenaga.
Memilih jenis yang salah boleh meningkatkan kos kitaran hayat sebanyak 20–40%.
Pengudaraan tebaran menggunakan peniup dan peresap tenggelam untuk membebaskan udara sebagai buih.
Ia adalah teknologi yang dominan dalam loji perbandaran moden.
Udara dipaksa melalui peresap membran atau seramik. Buih yang lebih kecil mencipta kawasan permukaan yang lebih besar dan masa sentuhan yang lebih lama.
• Diameter buih halus: 1–3 mm
• Diameter buih kasar: 4–10 mm
• Kedalaman tangki optimum: 4–8 m
• SOTE (gelembung halus): 25–35%
• Kecekapan tenaga: sehingga 6.5 kg O₂/kWj
Sistem buih halus menyediakan 2–3× kecekapan oksigen lebih tinggi daripada sistem buih kasar.
• Enap cemar teraktif perbandaran
• Reaktor biologi industri
• Tangki pengudaraan dalam
• Tumbuhan yang dioptimumkan tenaga
Pengudara mekanikal memindahkan oksigen dengan menggoncang permukaan air.
Mereka bergantung pada pergolakan dan bukannya resapan gelembung halus.
Pendesak atau pemutar membuang air ke udara, meningkatkan sentuhan udara-air.
• Kecekapan oksigen: 1.5–3.0 kg O₂/kWj
• Kedalaman berkesan: 2–4 m
• Kekuatan campuran: tinggi
• Pemasangan: mudah
• Parit pengoksidaan
• Lagun
• Projek retrofit
• Kemudahan mengutamakan kesederhanaan daripada kecekapan
Sistem mekanikal lazimnya kurang cekap tenaga berbanding sistem buih halus tetapi lebih mudah diselenggara.
Pengudaraan jet menggunakan jet cecair berkelajuan tinggi untuk memasukkan udara dan mencampurkannya ke dalam air.
Pam mencipta tekanan negatif, menarik udara ke dalam aliran air melalui muncung venturi.
• Keupayaan kedalaman: sehingga 10 m
• Kecekapan oksigen: 2.0–4.0 kg O₂/kWj
• Pencampuran yang sangat baik
• Sesuai untuk air sisa beban tinggi
• Air sisa industri
• Aplikasi pepejal tinggi
• Tangki penyamaan
• Reaktor dalam
Sistem jet mengimbangi kuasa pencampuran dan kecekapan oksigen.
| Teknologi | Kecekapan Oksigen (kg O₂/kWj) | Kedalaman Biasa | Peringkat Tenaga | Percampuran Strength | Tahap CAPEX |
|---|---|---|---|---|---|
| Penyebar Buih Halus | 2.5–6.5 | 4–8 m | tinggi | Sederhana | Sederhana |
| Gelembung Kasar | 1.2–2.5 | 3–6 m | rendah | tinggi | rendah |
| Permukaan Mekanikal | 1.5–3.0 | 2–4 m | Sederhana | Sangat Tinggi | Sederhana |
| Pengudaraan Jet | 2.0–4.0 | 4–10 m | Sederhana–High | tinggi | Sederhana–High |
Sistem buih halus mendominasi dalam tumbuhan sensitif tenaga.
Sistem mekanikal mendominasi dalam pemasangan yang dipacu kesederhanaan.
Sistem jet mendominasi dalam persekitaran perindustrian intensif campuran.
Pemilihan bergantung kepada:
• Kadar pemindahan oksigen yang diperlukan (kg O₂/jam)
• Geometri dan kedalaman tangki
• Kepekatan MLSS
• Kos tenaga setiap kWj
• Kebolehcapaian penyelenggaraan
Peraturan biasa:
Jika pengoptimuman tenaga adalah keutamaan → Peresap gelembung halus.
Jika kekuatan pencampuran adalah keutamaan → Sistem mekanikal atau jet.
Jika kedalaman tangki > 6 m → Sistem resap atau jet diutamakan.
Nihaowater memberi tumpuan terutamanya kepada sistem pengudaraan berasaskan peresap yang direka bentuk , dioptimumkan untuk:
• Pengagihan udara yang seragam
• Prestasi SOTE yang tinggi
• Bahan tahan lasak industri
• Reka bentuk susun atur aliran udara tersuai
Penekanan bukan hanya bekalan peresap, tetapi pengoptimuman kecekapan oksigen peringkat sistem.

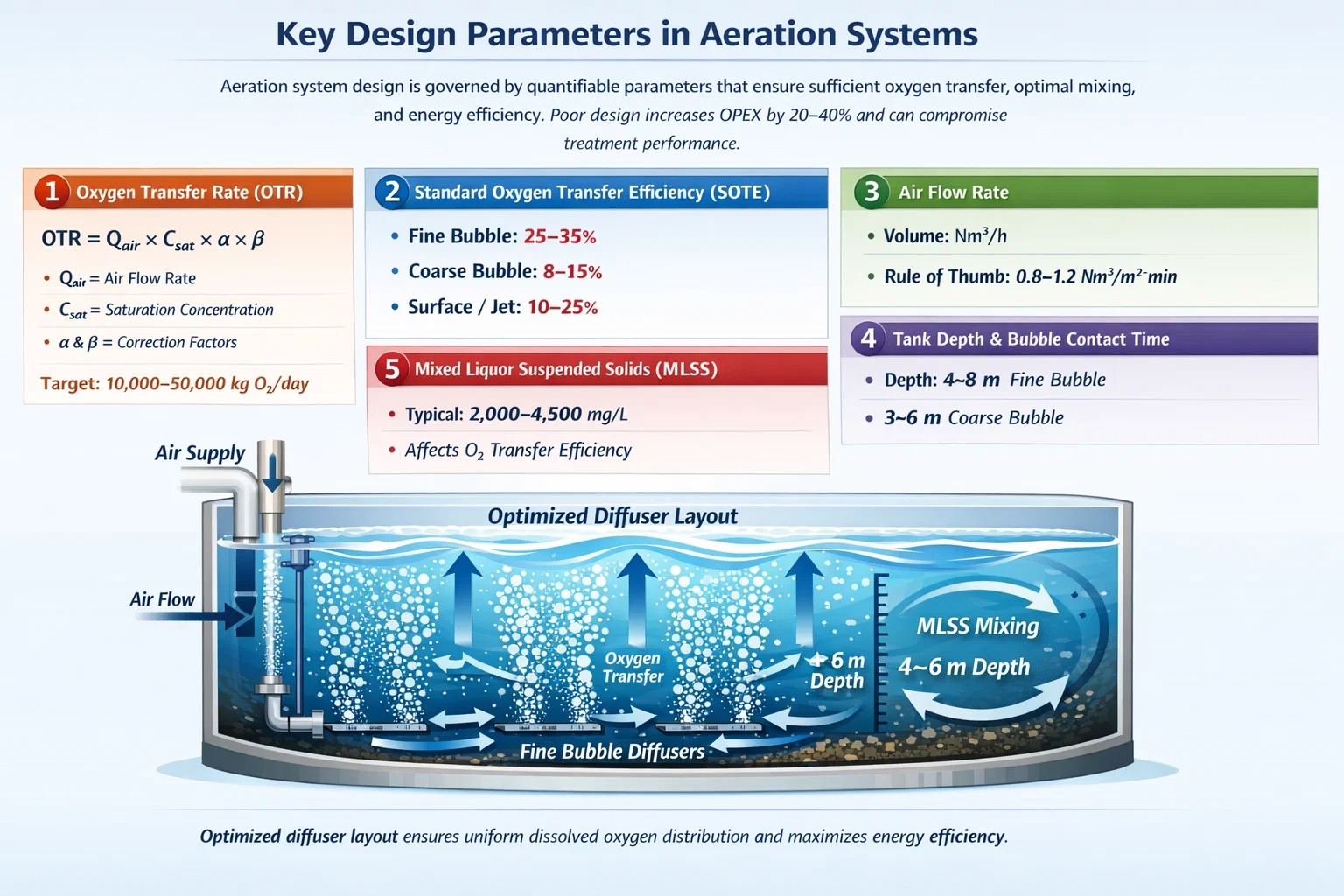

Reka bentuk sistem pengudaraan dikawal oleh parameter yang boleh diukur yang memastikan pemindahan oksigen yang mencukupi, pencampuran optimum dan kecekapan tenaga.
Reka bentuk yang buruk meningkatkan OPEX sebanyak 20–40% dan boleh menjejaskan prestasi rawatan.
Definisi: OTR ialah jisim oksigen yang dipindahkan ke air per unit masa (kg O₂/jam).
Formula (dipermudahkan):
OTR = Q_air × C_sat × α × β
di mana:
Sasaran reka bentuk biasa:
Definisi: Pecahan oksigen sebenarnya dipindahkan ke air dalam keadaan standard (air bersih, 20°C).
| Jenis Penyebar | SOTE (%) |
|---|---|
| Buih halus | 25–35 |
| Gelembung Kasar | 8–15 |
| Permukaan Mekanikal | 10–20 |
| Pengudaraan Jet | 15–25 |
SOTE digunakan dengan OTR untuk mengira kapasiti blower dan penggunaan tenaga .
Definisi: Isipadu udara yang dibekalkan seunit masa (Nm³/j).
Pertimbangan reka bentuk:
Peraturan biasa:
Parameter boleh dilihat: Laluan kenaikan gelembung vs kecekapan oksigen terlarut.
| Teknologi | Kecekapan Biasa |
|---|---|
| Penyebar Buih Halus | 2.5–6.5 |
| Gelembung Kasar | 1.2–2.5 |
| Permukaan Mekanikal | 1.5–3.0 |
| Pengudaraan Jet | 2.0–4.0 |
Pengoptimuman:
Bawa pulang utama: Saiz blower secara langsung terikat dengan permintaan oksigen, geometri tangki dan prestasi peresap.
Kesimpulan: Sistem pengudaraan yang direka dengan baik menyepadukan semua parameter ini untuk mencapai rawatan yang stabil, DO seragam dan penggunaan tenaga yang minimum.
Teknologi pengudaraan adalah penting dalam rawatan air sisa perbandaran dan industri, akuakultur, dan pengurusan air proses.
Ia membekalkan oksigen untuk rawatan biologi, menghalang zon anaerobik, dan memastikan kestabilan proses merentasi pelbagai aplikasi.
Contoh Kes:
Loji perbandaran bersaiz sederhana, 20,000 m³/hari
| industri | Air Sisa Biasa | Teknologi Pengudaraan | Permintaan Oksigen (kg O₂/hari) | MLSS (mg/L) |
|---|---|---|---|---|
| Makanan & Minuman | tinggi BOD, low solids | Gelembung halus / Jet | 2,000–10,000 | 3,000–4,000 |
| Tekstil | Warna, COD-berat | Gelembung halus / Jet | 1,500–8,000 | 2,500–3,500 |
| Farmaseutikal | tinggi COD/NH₄⁺ | Jet / Gelembung halus | 1,000–5,000 | 3,000–4,500 |
| Pulpa & Kertas | tinggi solids & BOD | Jet / Mekanikal | 5,000–20,000 | 4,000–5,000 |
Pemerhatian:
Sistem pengudaraan adalah intensif tenaga dan kritikal dari segi teknikal. Isu operasi biasa boleh mengurangkan kecekapan pemindahan oksigen, meningkatkan kos tenaga, dan menjejaskan kualiti efluen.
Mengenal pasti dan membetulkan isu ini adalah penting untuk rawatan biologi yang stabil.
| Masalah | Penunjuk / Ambang | Kemungkinan Punca | Penyelesaian Disyorkan |
|---|---|---|---|
| rendah Dissolved Oxygen | DO < 1.0 mg/L dalam tangki pengudaraan | Penyebar tersumbat, blower berprestasi rendah, aliran udara tidak sekata | Bersihkan penyebar, semak keluaran blower, imbangan semula pengedaran udara |
| Kekotoran Peresap | Penurunan tekanan >10–15% atau tersumbat yang kelihatan | Biofilem, penskalaan, serpihan | Cuci belakang biasa, pembersihan kimia, pasang penapis |
| Campuran Tidak Sekata | Kecerunan MLSS >10–15% merentasi tangki | Susun atur penyebar yang buruk, tangki cetek, aliran udara rendah | Laraskan susun atur penyebar, tingkatkan aliran udara, pertimbangkan pengadun mekanikal |
| Penggunaan Tenaga Berlebihan | kWj/kg O₂ > sasaran reka bentuk | Pengudaraan berlebihan, kelajuan peniup tinggi, penyebar yang tidak cekap | Optimumkan aliran udara, pasang kawalan VFD, tingkatkan penyebar |
| Kegagalan Nitrifikasi | NH₄⁺-N > 2 mg/L efluen | DO < 1.5 mg/L, litar pintas, beban tinggi | Meningkatkan DO, mengoptimumkan pencampuran, mengimbangi beban hidraulik |
| Pengumpulan Enapcemar | SVI > 150 mL/g | Pertumbuhan berfilamen, DO rendah | Kekalkan DO ≥ 1.5 mg/L, pantau keseimbangan nutrien, pertimbangkan zon pemilih |
| Bunyi / Getaran | >80 dB berhampiran peralatan pengudaraan | Ketidakseimbangan mekanikal, peronggaan | Periksa bahagian berputar, kekalkan galas, pemasangan yang betul |
| Parameter | Julat Optimum | Nota |
|---|---|---|
| DO | 1.5–3.0 mg/L | Mengekalkan aktiviti biologi tanpa sisa tenaga |
| MLSS | 2,000–4,500 mg/L | Memastikan kepekatan biojisim yang mencukupi |
| SVI (Indeks Kelantangan Enapcemar) | 80–120 mL/g | Meramalkan kualiti penyelesaian |
| Tekanan Blower | Mengikut spesifikasi diffuser | Mencegah pengudaraan berlebihan/di bawah |
| Pengagihan Aliran Udara | ±10% keseragaman | Kritikal untuk penghantaran oksigen seluruh tangki |
Teknologi pengudaraan adalah tulang belakang rawatan air sisa biologi yang berkesan.
Ia mengawal bekalan oksigen, pencampuran dan penggunaan tenaga, secara langsung memberi kesan kepada penyingkiran BOD/COD, nitrifikasi dan kestabilan enap cemar.
Pemindahan Oksigen: Peresap gelembung halus achieve 25–35% SOTE; oxygen demand must match biological load.
Kawalan DO: Kekalkan 1.5–3.0 mg/L untuk kinetik mikrob optimum; di bawah 0.5 mg/L berisiko runtuh nitrifikasi.
Kecekapan Tenaga: Pengudaraan menyumbang 40–60% daripada tenaga elektrik loji; mengoptimumkan susun atur OTR dan peresap boleh mengurangkan penggunaan sebanyak 15–35%.
Pemilihan Sistem:
Parameter Reka Bentuk: Kedalaman tangki, MLSS, aliran udara, OTR, SOTE, faktor alfa dan kawalan blower adalah saling bergantung untuk pengoptimuman prestasi.
Pemantauan Operasi: Keseragaman DO, MLSS, SVI dan aliran udara adalah penting untuk pengesanan masalah awal.
