Audit Tenaga untuk Sistem Pengudaraan: Cara Mengira kWj/kgO₂ dan Cari Penjimatan

Jawapan langsung: Pengudaraan menggunakan 50–70% daripada jumlah tenaga di loji rawatan air sisa. Metrik kecekapan teras ialah Kecekapan Pengudaraan Standard (SAE), diukur dalam kgO₂/kWj — berapa banyak oksigen yang dihantar oleh sistem anda bagi setiap unit tenaga. Sistem peresap gelembung halus yang direka dengan baik mencapai 2.5–5.0 kgO₂/kWj. Kebanyakan loji yang beroperasi tidak mencapai tahap ini pada 1.5–2.5 kgO₂/kWj disebabkan oleh peresap yang kotor, peniup bersaiz besar berjalan pada beban sebahagian, titik tetap DO yang mengabaikan variasi beban harian dan kekurangan kawalan VFD. Audit tenaga mengenal pasti dengan tepat yang mana antara ini paling mahal — dan EPA AS telah mendokumenkan bahawa sistem kawalan pengudaraan yang direka dengan betul sahaja mengurangkan tenaga pengudaraan sebanyak 25–40%.

Mengapa Tenaga Pengudaraan Lebih Penting Daripada Proses Lain

Walaupun sistem pengudaraan hanya menyumbang 2–5% daripada kos pembinaan, mereka menggunakan sehingga 80% daripada tenaga loji. Walaupun pada angka 50% konservatif, bilangannya adalah besar:

Peningkatan 20% dalam kecekapan pengudaraan pada loji 50,000 m³/hari menjimatkan $90,000/tahun. Setiap tahun. Tanpa kompromi proses — sebenarnya, dengan prestasi biologi yang lebih baik.

Rangka kerja audit di bawah mengenal pasti di mana simpanan tersebut bersembunyi.

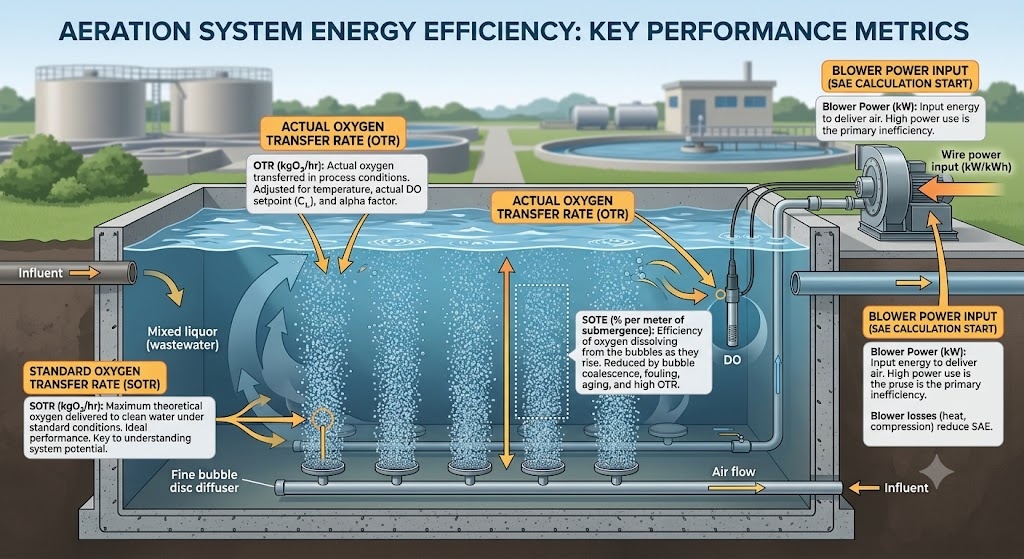

Empat Metrik Utama: SOTR, SOTE, OTR, SAE

Sebelum mengaudit apa-apa, anda perlu bercakap bahasa yang sama seperti peralatan anda. Empat metrik menentukan prestasi sistem pengudaraan:

SOTR — Kadar Pemindahan Oksigen Standard
Jisim oksigen yang dipindahkan setiap jam dalam keadaan standard (air bersih, 20°C, DO sifar, paras laut). Unit: kgO₂/jam. Ini ialah penarafan makmal pengilang untuk peresap atau aerator.

SOTE — Kecekapan Pemindahan Oksigen Standard
Pecahan oksigen dalam udara yang dibekalkan yang sebenarnya larut ke dalam air, di bawah keadaan standard. Dinyatakan sebagai % per meter tenggelam atau sebagai jumlah % untuk sistem.

SOTE (%) = (O₂ terlarut / O₂ dibekalkan) x 100

Peresap cakera gelembung halus: 6–8% SOTE setiap meter tenggelam
Peresap gelembung kasar: 3–4% SOTE setiap meter
Pengudara mekanikal permukaan: tidak bergantung pada kedalaman; dinyatakan sebagai jumlah SOTE

OTR — Kadar Pemindahan Oksigen (Lapangan) Sebenar
SOTR diperbetulkan untuk keadaan proses sebenar — suhu air sisa, kepekatan DO sebenar dan faktor alfa. Inilah yang sebenarnya dihantar oleh penyebar anda di dalam tangki.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

di mana:

• alpha = air proses OTE / air bersih OTE (biasanya 0.4–0.8 untuk WW perbandaran)
• beta = air proses ketepuan O₂ / air bersih ketepuan O₂ (biasanya 0.95–0.98)
• C_s,T = ketepuan O₂ pada suhu proses (mg/L)
• C_L = DO sebenar dalam tangki (mg/L) — titik tetapan operasi anda
• C_s,20 = ketepuan O₂ pada 20°C = 9.08 mg/L
• theta = faktor pembetulan suhu = 1.024

SAE — Kecekapan Pengudaraan Standard
Nombor tunggal yang paling berguna untuk audit tenaga. SAE menggabungkan pemindahan oksigen dan penggunaan tenaga ke dalam satu metrik yang setanding.

SAE (kgO₂/kWj) = SOTR (kgO₂/jam) / Input kuasa wayar ke blower (kW)

Songsang — kWj/kgO₂ — adalah sama sah dan lebih intuitif untuk pengiraan kos:

Tenaga khusus (kWj/kgO₂) = 1 / SAE

Penanda aras SAE mengikut teknologi:

Jika SAE yang dikira loji anda adalah di bawah 1.8 kgO₂/kWj untuk sistem buih halus, anda mempunyai masalah prestasi yang boleh dipulihkan — kemungkinan penyebar tercemar, pengudaraan berlebihan atau operasi peniup yang tidak cekap.

Langkah 1: Kira SAE Semasa Anda — Pengukuran Garis Dasar

Anda tidak boleh mengaudit perkara yang belum anda ukur. Kebanyakan loji boleh mengira SAE kasar daripada instrumentasi sedia ada tanpa sebarang peralatan ujian khusus.

Kaedah A: Daripada Data Proses (Anggaran Pantas)

Apa yang anda perlukan:

• Purata cabutan kuasa blower (kW) — daripada meter tenaga atau papan nama × waktu operasi
• Purata permintaan oksigen harian — dianggarkan daripada beban BOD/COD dan jenis proses

Anggarkan permintaan oksigen harian (AOR — Keperluan Oksigen Sebenar):

AOR (kgO₂/hari) = (permintaan oksigen penyingkiran BOD) (permintaan oksigen nitrifikasi) - (kredit denitrifikasi)

Penyingkiran BOD: ~1.0–1.2 kgO₂ setiap kg BOD dialih keluar (1.0 untuk penyingkiran BOD mudah; 1.2 untuk gabungan sistem nitrifikasi BOD)

Nitrifikasi: 4.57 kgO₂ setiap kg NH₄-N teroksida

Kredit denitrifikasi: 2.86 kgO₂ pulih setiap kg NO₃-N dikurangkan (jika terdapat zon anoksik, tolak ini)

Contoh — loji perbandaran 10,000 m³/hari:

• BOD influen: 220 mg/L, BOD efluen: 15 mg/L → BOD dikeluarkan: 2,050 kg/hari
• Penyingkiran BOD O₂: 2,050 × 1.0 = 2,050 kgO₂/hari
• TKN Berpengaruh: 40 mg/L, efluen NH₄: 3 mg/L → N nitrifikasi: 370 kg/hari
• Nitrifikasi O₂: 370 × 4.57 = 1,691 kgO₂/hari
• Kredit denitrifikasi (andaikan zon anoksik menghilangkan 15 mg/L NO₃): 150 kg/hari × 2.86 = 429 kgO₂/hari
• Jumlah AOR = 2,050 1,691 - 429 = 3,312 kgO₂/hari = 138 kgO₂/jam

Kira medan SAE:

• Kuasa blower: 3 blower × 75 kW setiap satu × 85% purata beban = 191 kW
• SAE = 138 kgO₂/jam / 191 kW = 0.72 kgO₂/kWj

Tukar kepada SOTR untuk perbandingan setara air bersih:
SOTR = AOR / (alfa × faktor pembetulan) ≈ AOR / (0.6 × 0.5) = AOR / 0.30
SOTR = 138 / 0.30 = 460 kgO₂/jam

Standard SAE = 460 / 191 = 2.41 kgO₂/kWj

Ini berhampiran hujung bawah julat yang boleh diterima untuk sistem gelembung halus — patut disiasat.

Kaedah B: Ujian Luar Gas (Paling Tepat)

Ujian luar gas mengukur SOTE secara langsung dalam keadaan proses dengan menangkap gas yang meninggalkan permukaan air dalam hud terapung dan menganalisis kandungan oksigennya. Ini adalah kaedah paling tepat untuk menentukan prestasi penyebar sebenar.

Peralatan yang diperlukan: tudung pengumpulan gas terapung, penganalisis gas (O₂ dan CO₂), meter aliran udara di blower.

SOTE (%) = (O₂ masuk - O₂ keluar) / O₂ dalam × 100

di mana O₂ dalam = aliran udara × 0.2095 (pecahan O₂ udara) dan O₂ keluar = kepekatan O₂ diukur dalam terkumpul di luar gas × jumlah kadar aliran luar gas.

Ujian luar gas ialah piawaian emas untuk pengesahan selepas pembersihan atau pasca-retrofit — ia secara langsung menunjukkan sama ada penyelenggaraan atau penggantian peresap telah meningkatkan prestasi. Ia memerlukan peralatan khusus dan biasanya dikendalikan oleh pasukan pakar.

Langkah 2: Kira Kecekapan Wire-ke-Udara Blower

Kecekapan blower menentukan berapa banyak tenaga elektrik yang sebenarnya sampai ke aliran udara. Peniup yang menghantar 85% daripada keluaran terkadarnya disebabkan oleh umur, kekotoran penapis salur masuk atau operasi sebahagian beban membuang selebihnya sebagai haba.

Persamaan kuasa isoterma untuk penilaian kecekapan blower:

Kuasa isoterma teori (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / kecekapan

di mana:

• Q_air = aliran udara isipadu sebenar pada keadaan masuk (m³/s)
• P_masuk = tekanan masuk mutlak (kPa) ≈ 101.3 kPa di aras laut
• P_outlet = tekanan nyahcas mutlak (kPa) = tekanan tolok 101.3
• ln = logaritma semula jadi
• kecekapan = kecekapan isentropik blower (dari keluk pengeluar, biasanya 65–82%)

Tanda aras kecekapan blower:

Masalah kecekapan yang paling biasa dalam bidang: blower berjalan pada 40–60% aliran reka bentuk secara berterusan kerana sistem pengudaraan direka untuk keadaan aliran puncak yang jarang berlaku. Pada aliran 50%, peniup akar kehilangan 15–25 mata peratusan kecekapan berbanding kemuncaknya — membazirkan sebahagian besar daripada setiap kWj yang digunakan.

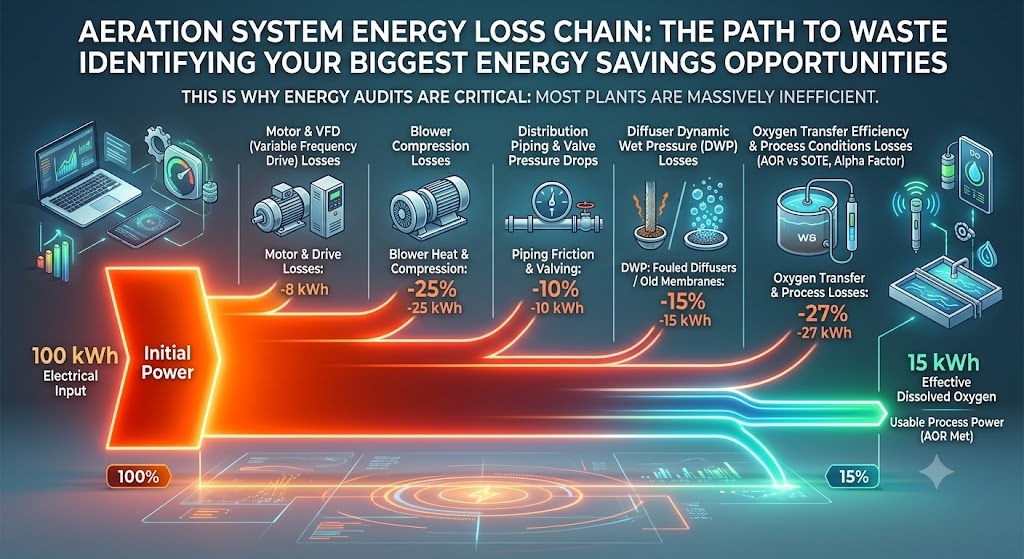

Langkah 3: Petakan Rantaian Kehilangan Tenaga

Setiap sistem pengudaraan mempunyai empat tempat di mana tenaga hilang antara meter elektrik dan oksigen terlarut dalam tangki. Mengira setiap kerugian mengenal pasti tempat untuk campur tangan.

Rantai kehilangan tenaga:

Input elektrik → Kehilangan motor blower → Kehilangan mampatan blower → Kehilangan agihan paip/injap → Kehilangan DWP penyebar → Kehilangan pemindahan oksigen

Kesan gabungan: untuk setiap 100 kWj yang digunakan oleh motor blower, biasanya hanya 15–35 kWj berakhir sebagai oksigen terlarut dalam minuman keras campuran.

Langkah 4: Kenalpasti Lima Peluang Simpanan Terbesar

Peluang 1: VFD pada Blower (penjimatan 15–30%)

Kebanyakan tumbuhan direka untuk beban harian/bermusim puncak. Purata beban sebenar biasanya 40–70% daripada puncak. Peniup berjalan pada kelajuan tetap untuk memenuhi permintaan puncak berjalan pada beban bahagian yang tidak cekap untuk kebanyakan hayat operasinya.

Pemacu Frekuensi Berubah (VFD) membenarkan kelajuan blower untuk mengesan permintaan oksigen sebenar. Peniup anjakan positif tiga cuping dengan VFD untuk kawalan kelajuan menawarkan pusingan 60–70%, yang membolehkan fleksibiliti operasi yang hebat.

Penjimatan tenaga daripada VFD: 15–30% daripada tenaga blower di loji biasa. Bayaran balik: 2–4 tahun bergantung pada tarif elektrik dan variasi beban.

VFD paling berkesan apabila: beban berbeza dengan ketara (variasi harian > 2:1), berbilang blower dipasang, blower arus berjalan pada kelajuan >70% secara berterusan.

VFD paling kurang berkesan apabila: blower sudah berjalan pada kelajuan 95–100% pada kebanyakan masa (loji terhad kapasiti), atau apabila blower akar sudah didikit ke tahap minimum.

Peluang 2: DO Setpoint Reduction (10–20% penjimatan)

Kebanyakan tumbuhan beroperasi pada titik tetapan DO sebanyak 2.0 mg/L di seluruh lembangan pengudaraan — nombor selimut yang meliputi keadaan terburuk. Pada keadaan beban purata, ini bermakna pengudaraan berlebihan yang kronik.

Mengurangkan titik tetapan DO daripada 2.0 mg/L kepada 1.5 mg/L (masih mencukupi sepenuhnya untuk nitrifikasi pada suhu biasa) biasanya mengurangkan permintaan udara sebanyak 10–20%. Ini adalah campur tangan kos terendah yang ada — selalunya boleh dicapai dengan memprogram semula PLC tanpa sebarang perbelanjaan modal.

Penting: Pengurangan titik tetapan DO mesti digabungkan dengan penentukuran sensor DO yang boleh dipercayai. Hanyut dalam penderia DO adalah perkara biasa dan menyebabkan DO sebenar menjadi lebih rendah daripada nilai yang dipaparkan — mengurangkan setpoint tanpa menentukur semula penderia risiko proses terganggu.

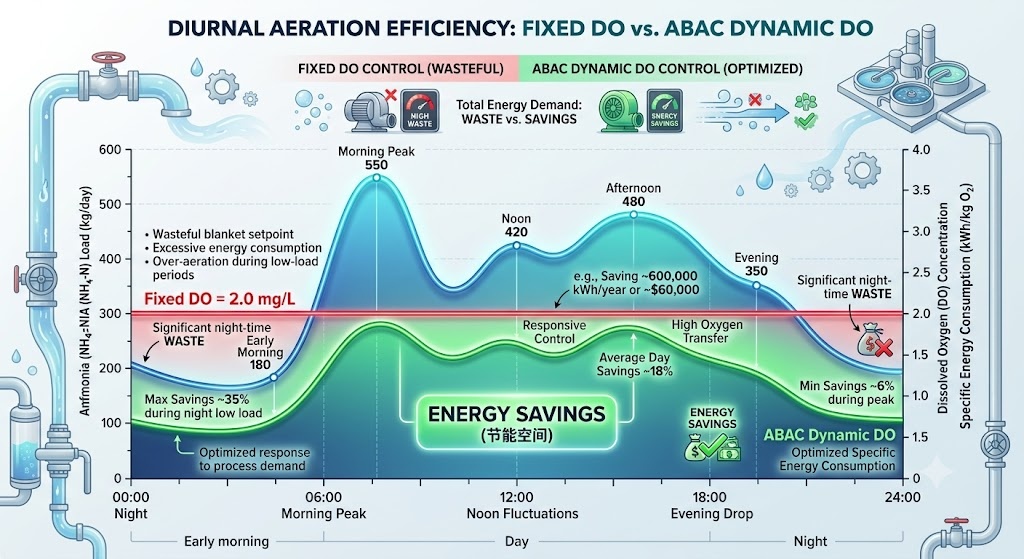

Peluang 3: Kawalan Pengudaraan Berasaskan Ammonia — ABAC (15–25% penjimatan tambahan berbanding kawalan DO)

Kawalan DO standard mengekalkan kepekatan DO tetap tanpa mengira permintaan biologi sebenar. ABAC pergi satu tahap lebih dalam — ia mengukur kepekatan ammonia efluen dan melaraskan titik set DO secara dinamik berdasarkan sama ada nitrifikasi selesai.

Oleh kerana OTE bertambah baik pada kepekatan DO yang lebih rendah, terdapat penjimatan tenaga yang tersedia dengan mengekalkan kepekatan DO minimum yang memenuhi objektif proses. Sistem ABAC mengambil kesempatan daripada pengaruh DO pada kedua-dua OTE dan kadar penukaran biologi ammonia.

Dalam amalan: pada waktu malam apabila beban ammonia rendah, ABAC membenarkan DO turun kepada 0.8–1.2 mg/L dan masih mencapai nitrifikasi penuh. Semasa beban puncak pagi, ia meningkatkan DO kepada 2.5–3.0 mg/L sebelum ammonia menembusi. Respons dinamik ini adalah mustahil dengan titik tetapan DO tetap.

Satu kajian kes yang diterbitkan oleh Envirosim menunjukkan bahawa pada loji enapcemar teraktif nitrifikasi, kawalan DO manual menghasilkan perubahan DO daripada 0.5 kepada 3.5 mg/L dan tenaga blower 590 kWj/MGD. Kawalan DO konvensional mengurangkan ini sebanyak 3% sahaja. ABAC mengurangkan permintaan tenaga dengan ketara lagi dengan mengecilkan julat operasi DO kepada tahap minimum yang diperlukan untuk nitrifikasi lengkap pada semua keadaan pemuatan.

Teknologi kawalan lanjutan termasuk MPC yang disepadukan dengan AI dan pembelajaran mesin boleh mengurangkan penggunaan tenaga sebanyak 30–40% dan meningkatkan tahap DO sebanyak 35–40% berbanding dengan operasi manual.

Keperluan pelaksanaan ABAC: penderia ammonia (elektrod selektif ion atau penganalisis dalam talian) berhampiran hujung efluen lembangan pengudaraan; Penderia DO di setiap zon kawalan; Penyepaduan SCADA; Peniup VFD untuk keupayaan tindak balas.

Peluang 4: Penyelenggaraan Peresap — Pengurangan DWP (penjimatan 8–20%)

Peresap kotor menghasilkan buih yang lebih besar dengan SOTE yang lebih rendah, dan menaikkan DWP — bermakna peniup mesti bekerja lebih keras untuk menolak udara yang sama melaluinya. Kesan gabungan peresap kotor pada DWP = 100 mbar vs DWP = 20 mbar ialah peningkatan tenaga sebanyak 15–25% bagi setiap unit oksigen yang dipindahkan.

Pelaksanaan sistem kawalan pengudaraan yang direka dengan betul telah dilaporkan oleh Agensi Perlindungan Alam Sekitar Amerika Syarikat untuk mengurangkan tenaga pengudaraan sebanyak 25 hingga 40 peratus. Tetapi penjimatan ini hanya boleh dicapai apabila peresap bersih — sistem peresap kotor menafikan faedah kawalan lanjutan.

Urutan keutamaan penyelenggaraan penyebar:

1. Pembersihan udara pecah (kos sifar, suku tahunan) — memulihkan 5–15% SOTE dalam sistem tercemar secara biologi
2. Pembersihan asid (kos sederhana, tahunan di kawasan air keras) — memulihkan peningkatan DWP berkaitan penskalaan
3. Penggantian membran (kos modal, kitaran 5–10 tahun) — diperlukan apabila DWP kekal >80 mbar selepas pembersihan kimia

Lihat artikel DWP untuk rangka kerja keputusan penyelenggaraan penuh.

Peluang 5: Peningkatan Teknologi Blower (20–35% penjimatan, berintensifkan modal)

Jika loji itu dibina dengan peniup tiga cuping akar yang beroperasi di atas tekanan belakang 0.5 bar — seperti kebanyakan loji, kerana peniup akar adalah teknologi lalai selama beberapa dekad — menggantikannya dengan peniup turbo berkelajuan tinggi atau peniup skru berputar memberikan keuntungan kecekapan yang ketara.

Penggantian blower ialah campur tangan kos modal tertinggi tetapi memberikan penjimatan yang paling tahan lama — keuntungan kecekapan adalah bebas daripada tingkah laku pengendali dan tidak merosot tanpa kegagalan mekanikal yang besar.

Langkah 5: Kuantiti Simpanan — Output Audit

Audit tenaga pengudaraan yang lengkap memberikan matriks penjimatan: setiap peluang dikira dalam kWj/tahun dan $/tahun, dengan anggaran kos pelaksanaan dan tempoh bayaran balik yang mudah.

Contoh output audit — loji perbandaran 10,000 m³/hari, beban blower 191 kW, elektrik $0.10/kWj:

Nota: penjimatan bukan tambahan sepenuhnya — DO pengurangan setpoint dan ABAC menangani isu bertindih. Gabungan penjimatan realistik daripada semua lima langkah: 35–50% daripada tenaga pengudaraan garis dasar, dengan kebanyakan penjimatan boleh dicapai dalam tempoh 3 tahun melalui tiga langkah pertama sahaja.

Strategi Kawalan Pengudaraan mengikut Saiz Loji

WWTP kecil mendapat manfaat daripada kaedah kawalan hidup/mati dan PID, menghasilkan 10–25% penjimatan tenaga dan pengurangan tahap DO sebanyak 5–30%. Kawalan lata dan kawalan ramalan model meningkatkan kecekapan tenaga sebanyak 15–30% dalam WWTP bersaiz sederhana. WWTP lanjutan yang menggunakan MPC bersepadu dengan AI dan pembelajaran mesin boleh mengurangkan penggunaan tenaga sebanyak 30–40%.

Kredit Denitrifikasi: Pemulihan Oksigen Percuma

Salah satu penjimatan tenaga yang paling kerap diabaikan dalam tumbuhan dengan zon anoksik. Semasa denitrifikasi, bakteria menggunakan NO₃ sebagai penerima elektron dan bukannya O₂ — memulihkan oksigen secara berkesan daripada molekul nitrat.

Kredit oksigen = 2.86 kgO₂ setiap kg NO₃-N dikurangkan

Untuk tumbuhan yang menyahnitrifikasi 15 mg/L NO₃ daripada aliran 10,000 m³/hari:

• NO₃ dikurangkan = 15 × 10,000 / 1,000 = 150 kg NO₃-N/hari
• Kredit oksigen = 150 × 2.86 = 429 kgO₂/hari

Pada SAE = 2.5 kgO₂/kWj, kredit ini bernilai: 429 / 2.5 = 172 kWj/hari = $6,200/tahun

Tumbuhan yang mempunyai zon anoksik tetapi tidak mengambil kira kredit denitrifikasi dalam logik kawalan blowernya adalah terlalu pengudaraan dan membazir tenaga yang setara dengan kredit ini setiap hari.

Senarai Semak Audit Pantas: 30 Minit di Bilik Blower

Jalankan senarai semak ini sebelum memulakan audit penuh — ia mengenal pasti tiga kemenangan pantas yang paling biasa:

1. Baca tekanan nyahcas blower dan kira DWP

• Jika DWP > 60 mbar → pembersihan penyebar diperlukan → potensi penjimatan tenaga 10–15%

2. Periksa titik operasi blower vs. lengkung reka bentuk

• Jika blower berjalan pada < 60% aliran terkadar pada tekanan reka bentuk → bersaiz besar atau lebih tekanan → VFD atau pengurangan setpoint diperlukan

3. Baca purata DO daripada arah aliran SCADA (7 hari lalu)

• Jika purata DO > 2.5 mg/L pada bila-bila masa sepanjang hari → pengudaraan berlebihan → pengurangan titik set atau calon ABAC

4. Bandingkan kuasa blower sebenar dengan keperluan teori

• Kira AOR daripada beban influen, tukar kepada SOTR, kira kuasa blower teori
• Jika kuasa blower sebenar > 130% daripada teori → jurang kecekapan >30% → audit blower dibenarkan

5. Periksa variasi diurnal dalam output blower

• Jika blower berjalan pada kelajuan malar tanpa mengira masa dalam sehari → tiada kawalan mengikut beban → Kawalan VFD DO adalah intervensi keutamaan

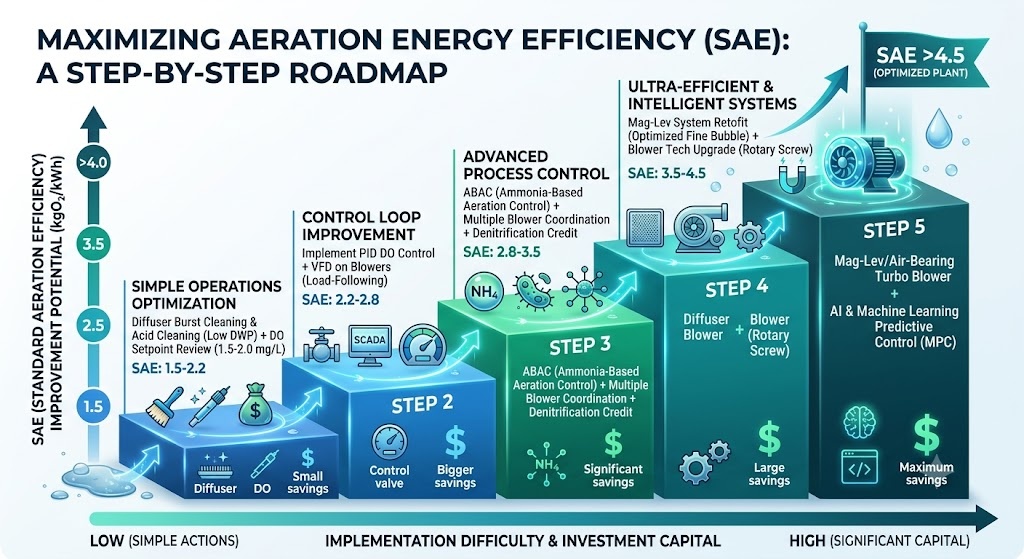

Ringkasan: Pelan Hala Tuju Penambahbaikan SAE
