Memahami saiz liang penapis membran: panduan komprehensif

Jenis penapisan membran berdasarkan saiz liang

Spektrum cabaran penapisan yang luas, daripada menghilangkan pepejal yang digantung besar untuk memisahkan ion individu, memerlukan pelbagai teknologi membran. Teknologi ini terutamanya dibezakan oleh saiz liang ciri mereka, yang membawa kepada klasifikasi ke dalam empat jenis utama penapisan membran: mikrofiltrasi, ultrafiltrasi, nanofiltrasi, dan osmosis terbalik. Setiap jenis menawarkan tahap pemisahan tertentu dan sesuai untuk aplikasi yang berbeza.

Microfiltration (MF)

Microfiltration (MF) mewakili akhir penapisan membran yang paling kasar. Membran MF direka untuk menghilangkan pepejal, bakteria, dan koloid besar dari cecair atau gas.

• Saiz liang: Biasanya berkisar dari 0.1 hingga 10 mikron (μm) . Saiz liang biasa dan digunakan secara meluas: 0.22 μm, 0.45 μm, 0.8 μm, dan 1.0 μm

Stdanardisasi: Banyak garis pdanuan pengawalseliaan dan piawaian industri (mis., Untuk ujian kualiti air, pembuatan farmaseutikal) menentukan penggunaan saiz liang tertentu, terutamanya 0.22 μm dan 0.45 μm.

• Aplikasi biasa:
  • Rawatan Air: Penyingkiran pepejal, kekeruhan, dan protozoa yang digantung (seperti Giardia dan Cryptospatauidium ) dari air minuman. Digunakan sebagai pra-rawatan untuk proses membran lain (UF, NF, RO).
  • Makanan dan minuman: Penjelasan jus buah, wain, dan bir; Pembuangan yis dan bakteria dalam pemprosesan tenusu.
  • Farmaseutikal: Pensterilan cecair sejuk, penjelasan penyelesaian biologi.
  • Bioteknologi: Penuaian sel, pemisahan biomas.

• 0.22 μm:

  • "Mensterilkan Gred": Ini adalah standard emas untuk Penapisan steril . Kebanyakan bakteria lebih besar daripada 0.22 μm, jadi penapis dengan saiz liang ini biasanya dianggap berkesan untuk mengeluarkan bakteria dan memastikan kemandulan dalam cecair. Ini penting dalam farmaseutikal, bioteknologi (mis., Penyediaan media kultur sel), dan untuk menghasilkan air steril.
  • Penting untuk diperhatikan bahawa walaupun ia menghilangkan kebanyakan bakteria, beberapa bakteria yang sangat kecil (seperti Mycoplasma ) dan virus boleh melalui.

• 0.45 μm:

  • Penapisan Mikrobiologi Umum: Saiz liang ini digunakan secara meluas untuk Analisis mikrobiologi , termasuk ujian air dan kawalan kualiti makanan/minuman. Ia sangat baik untuk menangkap bakteria yang paling biasa untuk penghitungan (mengira koloni) kerana ia membolehkan penyebaran nutrien yang baik melalui liang -liang, menyokong pertumbuhan bakteria yang mantap pada permukaan penapis selepas penapisan.
  • Penjelasan: Ia juga sering digunakan untuk umum penjelasan penyelesaian untuk menghapuskan partikel, mikroorganisma yang lebih besar, dan kekeruhan, tanpa semestinya mencapai kemandulan penuh.

• 0.8 μm:

  • Penyingkiran zarah dan pra-filtrasi: Sering digunakan untuk penyingkiran zarah kasar dan sebagai a pra-penapis Untuk melindungi membran yang lebih halus (seperti penapis 0.45 μm atau 0.22 μm) daripada penyumbatan pramatang oleh serpihan yang lebih besar.
  • Aplikasi mikrobiologi tertentu: Kadang -kadang digunakan untuk ujian mikrobiologi tertentu atau pemantauan zarah di mana zarah -zarah yang lebih besar atau jenis sel tertentu perlu dikekalkan, sementara membenarkan komponen yang lebih kecil untuk lulus. Biasa dalam pemantauan udara (mis., Analisis asbestos) dan beberapa analisis cecair.

• 1.0 μm:

  • Penapisan kasar/pra-filtrasi: Biasanya digunakan untuk Penapisan kasar Untuk menghilangkan pepejal, sedimen, dan zarah kasar yang digantung lebih besar daripada cecair. Ini adalah perkara biasa pra-filtrasi Langkah dalam banyak proses perindustrian dan makmal untuk memanjangkan hayat penapis yang lebih baik.
  • Penuaian/penjelasan sel: Boleh digunakan dalam beberapa aplikasi biologi untuk menuai sel -sel yang lebih besar atau menjelaskan penyelesaian yang sangat keruh.

Ultrafiltrasi (uf)

Ultrafiltrasi (uf) beroperasi pada skala yang lebih halus daripada mikrofiltrasi, yang mampu mengeluarkan zarah dan makromolekul yang lebih kecil. Membran UF biasanya mengekalkan virus, protein, dan molekul organik yang lebih besar, sambil membenarkan air dan garam terlarut yang lebih kecil untuk dilalui.

• Saiz liang: Terdiri dari 0.01 hingga 0.1 mikron (μm) , atau sering dinyatakan sebagai Pemotongan Berat Molekul (MWCO) Dari 1,000 hingga 500,000 Daltons. MWCO merujuk kepada berat molekul anggaran protein globular terkecil yang 90% disimpan oleh membran.
• Aplikasi biasa:
  • Rawatan Air: Penyingkiran virus, endotoksin, koloid, dan makromolekul untuk pembersihan air minuman; Rawatan air sisa untuk digunakan semula.
  • Makanan dan minuman: Konsentrasi protein susu, penjelasan jus, pemulihan enzim.
  • Farmaseutikal & Bioteknologi: Kepekatan dan pemurnian protein, enzim, dan vaksin; Pembuangan pyrogens.
  • Perindustrian: Pemisahan emulsi minyak/air, pemulihan cat dalam proses elektrokat.

Nanofiltrasi (NF)

Membran nanofiltrasi (NF) sering dirujuk sebagai "membran RO yang longgar" kerana mereka jatuh antara UF dan RO dari segi keupayaan pemisahan. Membran NF adalah berkesan untuk mengeluarkan ion multivalen (seperti ion kekerasan), beberapa molekul organik yang lebih kecil, dan kebanyakan virus, sambil membolehkan ion monovalen (seperti natrium klorida) dan air lulus lebih bebas daripada membran RO.

• Saiz liang: Terdiri dari 0.001 hingga 0.01 mikron (μm) , atau MWCO biasanya dari 150 hingga 1,000 Daltons.
• Aplikasi biasa:
  • Air melembutkan: Pembuangan kekerasan (kalsium, magnesium) dari air tanpa memerlukan pertumbuhan semula kimia.
  • Air minum: Pembuangan warna, racun perosak, dan karbon organik terlarut (DOC).
  • Makanan dan minuman: Demineralisasi whey, penapisan gula, kepekatan produk.
  • Farmaseutikal: Kepekatan antibiotik, desalting.
  • Perindustrian: Pembuangan pewarna dari air kumbahan, pemisahan komponen tertentu dalam proses kimia.

Osmosis terbalik (RO)

Osmosis terbalik (RO) mewakili tahap pemisahan membran terbaik, yang mampu menolak hampir semua garam terlarut, molekul bukan organik, dan molekul organik yang lebih besar. Ia berfungsi dengan menggunakan tekanan yang lebih besar daripada tekanan osmotik, memaksa air melalui membran yang sangat padat sambil meninggalkan kekotoran terlarut di belakang.

• Saiz liang: Berkesan <0.001 mikron (μm) , atau tidak berliang Dalam erti kata tradisional, beroperasi lebih banyak pada mekanisme penyebaran penyelesaian. Mereka terutamanya menolak berdasarkan caj dan saiz, dengan berkesan mengeluarkan ion.
• Aplikasi biasa:
  • Penyahgaraman: Penukaran air laut atau air payau ke dalam air yang boleh diminum.
  • Pengeluaran Air Ultrapure: Pembuatan air kemurnian tinggi untuk elektronik, farmaseutikal, dan penjanaan kuasa.
  • Rawatan Air Sisa: Pembersihan peringkat tinggi untuk penggunaan semula dan pelepasan air.
  • Makanan dan minuman: Konsentrasi jus buah, pengeluaran air berair.
  • Perindustrian: Proses pemurnian air, pemulihan produk.

Lebih banyak berkaitan:

Pengenalan kepada penapis membran dan saiz liang

Penapis membran adalah alat pemisahan yang canggih yang telah merevolusikan pelbagai industri, dari pembersihan air ke farmaseutikal. Pada teras mereka, penapis ini berfungsi dengan bertindak sebagai halangan terpilih, yang membolehkan bahan -bahan tertentu melewati sambil mengekalkan orang lain. Keberkesanan penapis membran dalam melaksanakan tugas kritikal ini hampir seluruhnya pada satu ciri penting: saiz liang .

Saiz liang penapis membran menentukan zarah, molekul, atau ion bahkan boleh dipisahkan dari aliran bendalir. Bayangkan penapis mikroskopik; Saiz lubang dalam penapis itu menentukan apa yang dilalui dan apa yang ditangkap. Begitu juga, liang -liang miniscule dalam penapis membran direkayasa kepada dimensi tertentu untuk mencapai hasil pemisahan yang dikehendaki.

Memahami saiz liang membran adalah yang paling utama dalam proses penapisan. Saiz liang yang tidak betul boleh menyebabkan penapisan yang tidak cekap, fouling membran pramatang, atau bahkan merosakkan membran itu sendiri. Sebaliknya, memilih saiz liang yang optimum memastikan pemisahan yang cekap, memanjangkan jangka hayat membran, dan akhirnya membawa kepada proses yang lebih berkesan dan ekonomik.

Sekarang mari kita menyelidiki saiz liang penapis membran yang rumit. Kami akan menentukan:

* Saiz liang apa yang sebenarnya dimaksudkan
* Terokai pelbagai kategori penapisan membran berdasarkan saiz liang
* Bincangkan faktor -faktor yang mempengaruhi pemilihan saiz liang
* Sorot aplikasi yang pelbagai di mana penapis ini sangat diperlukan.

* Selain itu, kami akan mengkaji kaedah untuk menentukan saiz liang, menangani cabaran biasa, dan melihat trend yang menarik yang membentuk masa depan teknologi membran.

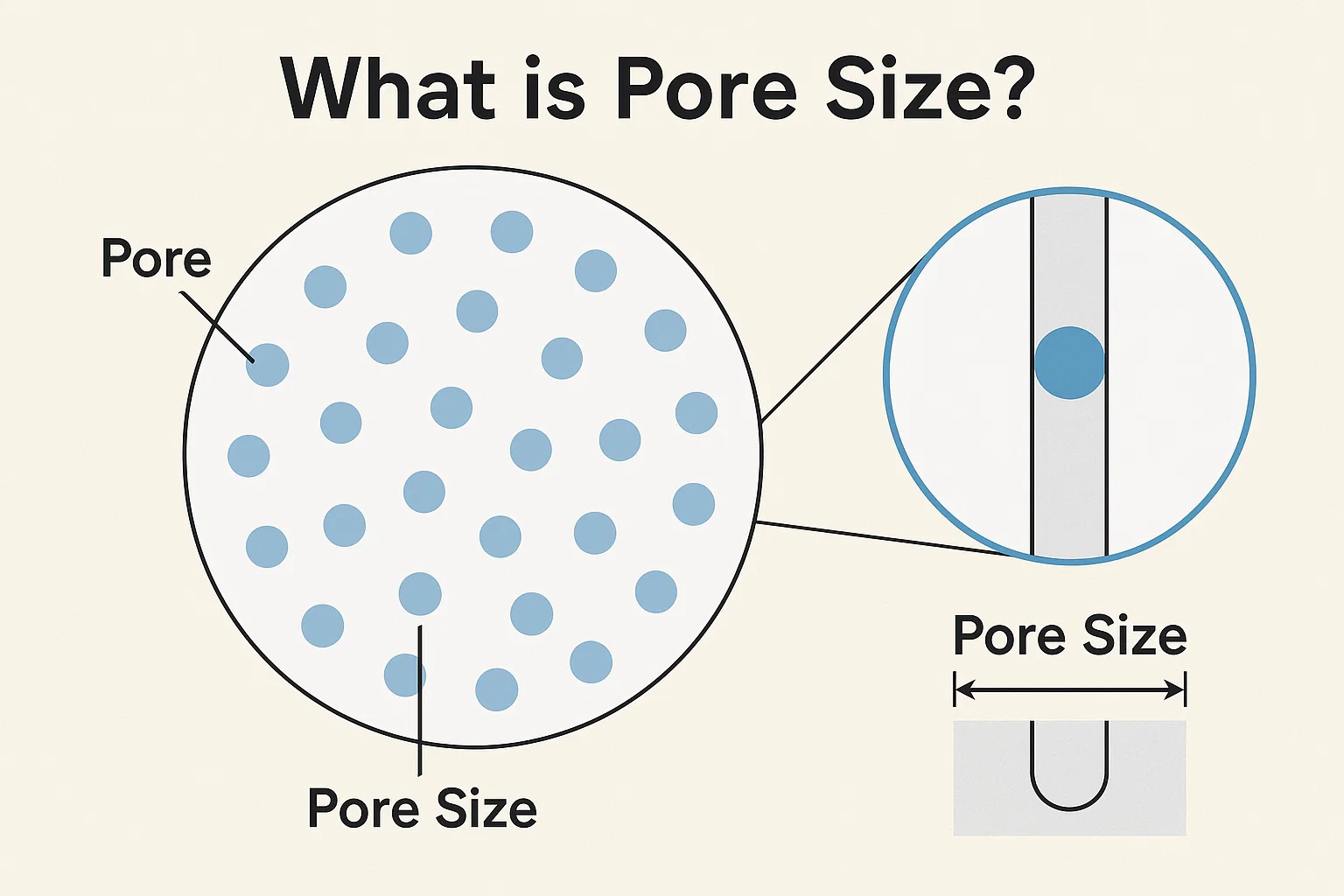

Berapakah ukuran liang?

Di tengah -tengah setiap proses penapisan membran terletak konsep saiz liang . Dalam konteks penapis membran, saiz liang merujuk kepada Diameter purata bukaan mikroskopik atau saluran yang meresap bahan membran . Liang -liang ini bukan sekadar lubang, tetapi laluan yang rumit yang direka untuk membolehkan laluan cecair sementara zarah -zarah yang menyekat secara fizikal lebih besar daripada dimensi yang ditetapkan.

Unit pengukuran untuk saiz liang biasanya dinyatakan sama ada mikron (μm) or Nanometer (nm) . Untuk meletakkan unit -unit ini ke dalam perspektif:

• 1 mikron (μm) adalah satu juta meter ( $10^{-6}$ meter). Sebagai perbandingan, rambut manusia kira-kira 50-100 μm diameter.
• 1 nanometer (nm) adalah satu bilion meter ( $10^{-9}$ meter). Molekul air tunggal adalah kira -kira 0.27 nm diameter.

Pilihan unit sering bergantung pada skala penapisan. Mikron biasanya digunakan untuk saiz liang yang lebih besar yang terdapat dalam mikrofiltrasi, manakala nanometer lebih lazim apabila membincangkan liang -liang yang sangat halus dari ultrafiltrasi, nanofiltrasi, dan membran osmosis terbalik.

Kesan mendalam saiz liang pada kecekapan penapisan tidak dapat dilebih -lebihkan. Ia secara langsung menentukan titik pemotongan untuk pemisahan. Bayangkan membran dengan saiz liang 0.2 μm. Membran ini direka untuk mengekalkan sebarang zarah atau mikroorganisma yang lebih besar daripada 0.2 μm, sambil membolehkan molekul dan air yang lebih kecil untuk dilalui.

• Saiz liang yang lebih kecil Secara umumnya membawa kepada kecekapan penapisan yang lebih tinggi, kerana ia dapat menghilangkan zarah -zarah yang lebih halus, pepejal terlarut, dan juga beberapa virus. Walau bagaimanapun, ini sering datang dengan kos fluks yang dikurangkan (kadar aliran) dan peningkatan tekanan penurunan merentasi membran, kerana rintangan kepada aliran lebih tinggi.
• Saiz liang yang lebih besar Benarkan fluks yang lebih tinggi dan keperluan tekanan yang lebih rendah, menjadikannya sesuai untuk mengeluarkan zarah kasar atau untuk langkah-langkah pra-filtrasi. Walau bagaimanapun, perdagangan adalah tahap pemisahan yang lebih rendah dan ketidakupayaan untuk menghilangkan bahan cemar yang sangat halus.

Oleh itu, pemilihan saiz liang membran yang teliti adalah parameter reka bentuk kritikal, secara langsung berkaitan dengan tahap kesucian yang dikehendaki dan kecekapan operasi sistem penapisan. Ini adalah keseimbangan antara mencapai pemisahan yang diperlukan dan mengekalkan kadar aliran praktikal untuk permohonan yang diberikan.

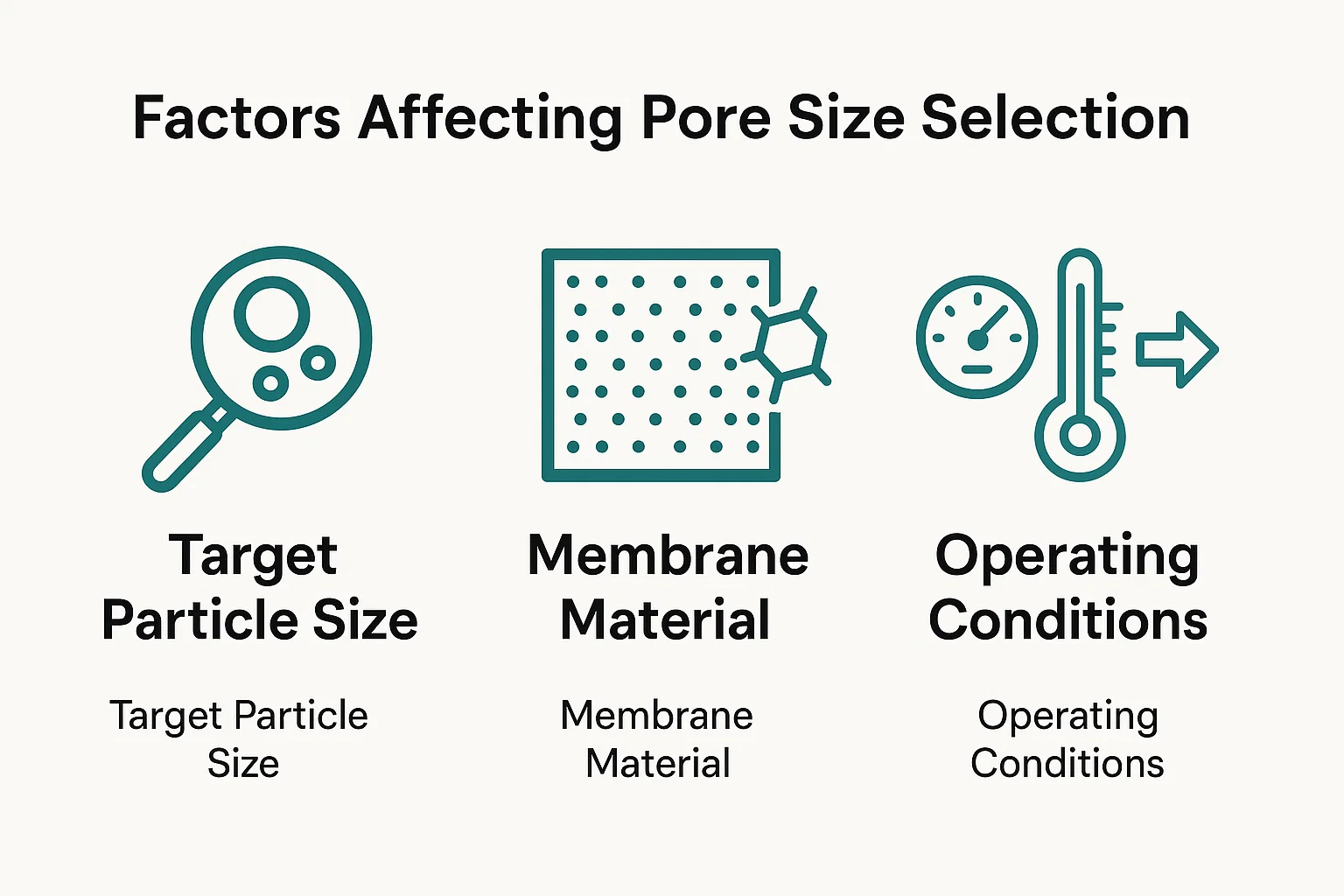

Faktor yang mempengaruhi pemilihan saiz liang

Memilih saiz liang penapis membran yang betul adalah keputusan kritikal yang secara langsung memberi kesan kepada kejayaan, kecekapan, dan keberkesanan kos proses penapisan. Pemilihan ini tidak sewenang -wenangnya; Ia adalah tindakan mengimbangi yang berhati -hati yang dipengaruhi oleh beberapa faktor utama yang menentukan pemisahan yang diperlukan, keserasian membran, dan kemungkinan operasi.

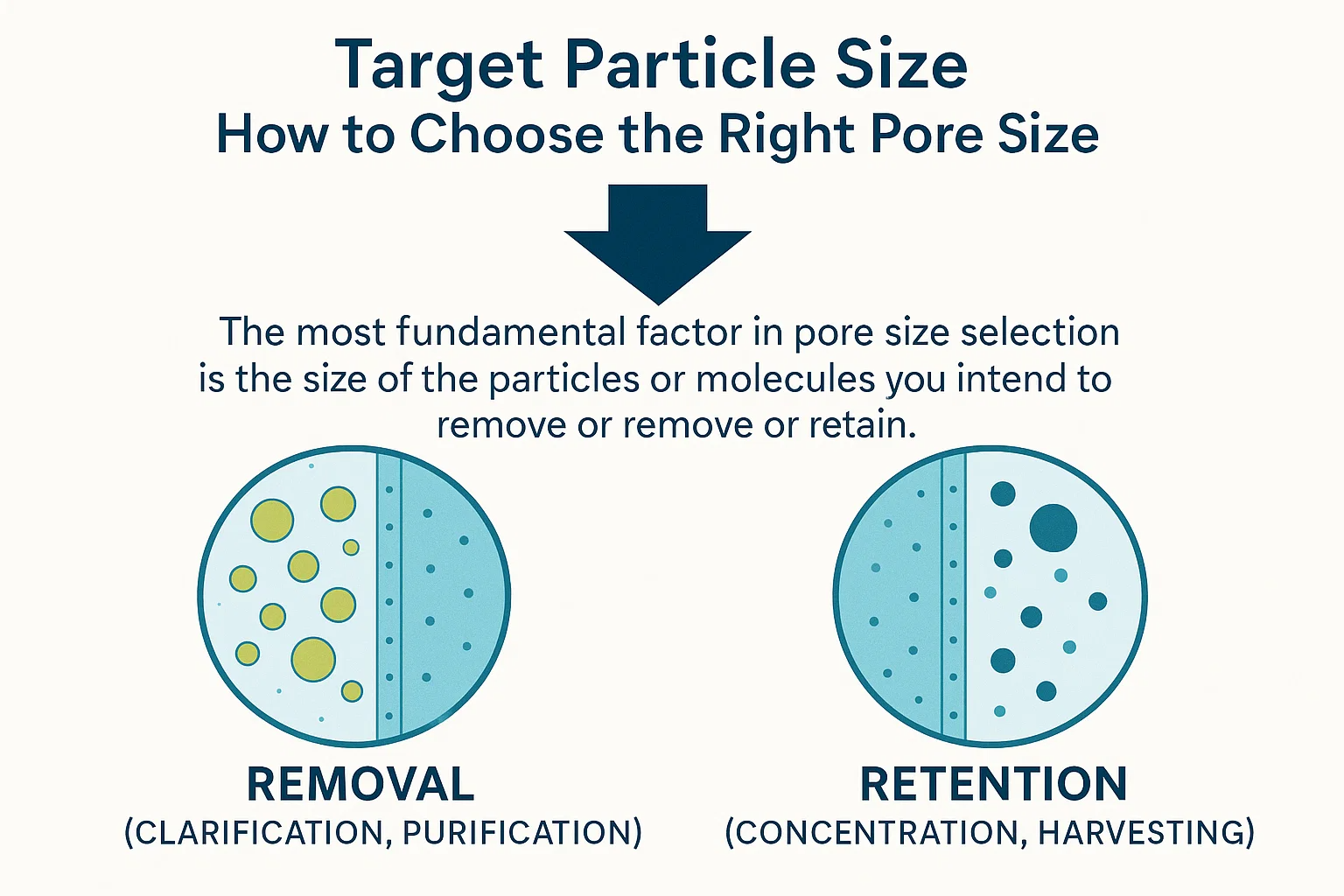

Saiz zarah sasaran: Cara memilih saiz liang yang betul

Faktor yang paling asas dalam pemilihan saiz liang adalah saiz zarah atau molekul yang anda ingin mengeluarkan atau mengekalkan .

• Untuk penyingkiran (penjelasan, pembersihan): Saiz liang membran mestilah lebih kecil daripada bahan pencemar sasaran. Sebagai contoh, jika anda perlu mengeluarkan bakteria dengan saiz purata 0.5 μm, anda mungkin akan memilih membran mikrofiltrasi dengan saiz liang 0.2 μm atau lebih kecil untuk memastikan pengekalan yang berkesan. Peraturan umum adalah memilih saiz liang 1/3 hingga 1/10 saiz zarah terkecil yang anda ingin keluarkan, menyumbang bentuk zarah dan potensi membran fouling.
• Untuk pengekalan (kepekatan, penuaian): Sebaliknya, jika matlamat anda adalah untuk menumpukan bahan yang dikehendaki (mis., Protein atau sel), saiz liang membran harus cukup kecil untuk mengekalkan bahan sasaran sambil membenarkan pelarut dan kekotoran yang lebih kecil untuk dilalui. Di sinilah konsep pemotongan berat molekul (MWCO) menjadi sangat relevan untuk membran UF dan NF.

Memahami pengagihan saiz komponen dalam aliran bendalir anda adalah yang paling utama. Ini sering memerlukan analisis terdahulu aliran suapan menggunakan teknik seperti penyebaran cahaya dinamik atau mikroskopi.

Bahan Membran: Pengaruh pada saiz dan keserasian liang

Bahan dari mana membran dibina memainkan peranan penting dalam struktur liang yang wujud, rintangan kimia, dan prestasi keseluruhan. Bahan yang berbeza meminjamkan diri kepada julat dan aplikasi saiz liang yang berbeza:

• Membran polimer: Ini adalah jenis yang paling biasa dan termasuk bahan seperti polysulfone (PS), poliethersulfone (PES), polyvinylidene fluoride (PVDF), selulosa acetate (CA), poliamida (PA), dan polypropylene (PP).

  • Pengaruh pada saiz liang: Proses pembuatan (contohnya, penyongsangan fasa, regangan) dan polimer itu sendiri menentukan julat dan pengedaran saiz liang yang boleh dicapai. Sebagai contoh, membran selulosa sering digunakan untuk penapisan umum di mana sifat hidrofilik dikehendaki, manakala PVDF dikenali dengan ketahanan kimia dan ketersediaan saiz liang yang luas. Polyamide adalah bahan dominan untuk membran RO dan NF kerana sifat penolakan garam yang sangat baik.
  • Keserasian: Keserasian kimia bahan membran dengan cecair suapan (pH, pelarut, pengoksidaan) dan bahan kimia pembersihan adalah penting. Menggunakan bahan yang tidak serasi boleh menyebabkan kemerosotan membran, perubahan saiz liang, dan kegagalan sistem. Keterbatasan suhu bahan juga mempengaruhi kesesuaian.

• Membran seramik: Dibuat dari bahan seperti alumina, zirkonia, atau titania, membran ini biasanya lebih mantap.

  • Pengaruh pada saiz liang: Membran seramik umumnya menawarkan saiz liang yang sangat seragam, menjadikannya sesuai untuk pemisahan yang tepat. Mereka biasanya dijumpai dalam aplikasi MF dan UF.
  • Keserasian: Mereka mempamerkan kestabilan kimia dan haba yang luar biasa, membolehkan mereka menahan persekitaran kimia yang keras, suhu tinggi, dan rejim pembersihan yang agresif yang membran polimer tidak boleh.

Keadaan operasi: Tekanan, suhu, dan kadar aliran

Keadaan di mana proses penapisan beroperasi juga sangat mempengaruhi pemilihan saiz liang dan prestasi membran.

• Tekanan: Seperti yang dibincangkan, tekanan memandu yang lebih tinggi diperlukan untuk mengatasi peningkatan rintangan hidraulik liang yang lebih kecil. Membran yang dipilih mesti dapat menahan tekanan operasi yang diperlukan tanpa memadatkan atau mengekalkan kerosakan. Tekanan yang tidak mencukupi akan menyebabkan fluks rendah, manakala tekanan yang berlebihan boleh merosakkan struktur membran.
• Suhu: Suhu mempengaruhi kelikatan bendalir dan, akibatnya, fluks melalui membran. Suhu yang lebih tinggi secara amnya membawa kepada kelikatan bendalir yang lebih rendah dan dengan demikian fluks yang lebih tinggi. Walau bagaimanapun, bahan membran mempunyai had suhu, di mana integriti struktur atau kestabilan saiz liang mereka boleh dikompromikan.
• Kadar aliran (fluks): Kadar aliran permeat yang dikehendaki (fluks) adalah parameter reka bentuk kritikal. Walaupun liang -liang yang lebih kecil menawarkan pemisahan yang lebih baik, mereka secara semulajadi memberikan fluks yang lebih rendah pada tekanan yang diberikan. Reka bentuk sistem mesti mengimbangi keperluan pemisahan dengan throughput yang diperlukan. Kadar aliran yang lebih tinggi mungkin memerlukan kawasan permukaan membran yang lebih besar atau tekanan operasi yang lebih tinggi, memberi kesan kepada modal dan kos operasi.

Ringkasnya, memilih saiz liang penapis membran yang betul adalah keputusan pelbagai aspek yang memerlukan pemahaman yang mendalam tentang ciri-ciri suapan, hasil pemisahan yang dikehendaki, sifat bahan membran yang ada, dan kekangan praktikal persekitaran operasi. Kesalahan dalam pemilihan ini boleh menyebabkan ketidakcekapan yang mahal atau bahkan memproses kegagalan.

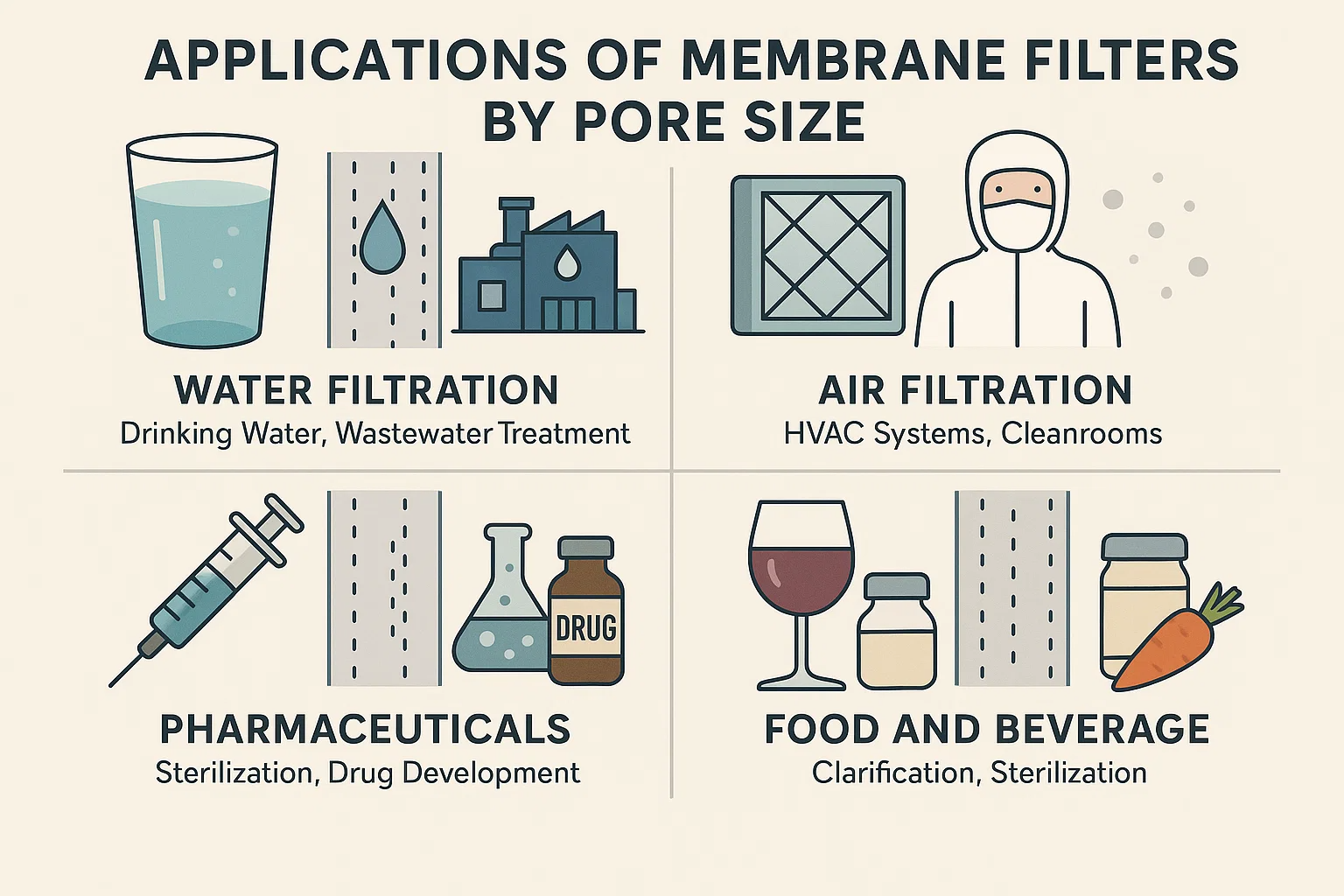

Aplikasi penapis membran mengikut saiz liang

Keupayaan penapis membran untuk mengawal apa yang dilalui dan apa yang dikekalkan, sebahagian besarnya disebabkan oleh saiz liang kejuruteraan mereka, menjadikan mereka sangat diperlukan merentasi pelbagai industri. Daripada memastikan air minuman yang selamat untuk mengeluarkan ubat-ubatan penjimatan hayat, penapis ini menjadi pusat kepada proses pemurnian, pemisahan, dan kepekatan.

Penapisan Air: Air Minum, Rawatan Air Sisa

Penapis membran adalah asas rawatan air moden, menangani cabaran kesucian dari bahan pencemar makroskopik kepada patogen mikroskopik dan garam terlarut.

• Microfiltration (MF) dan Ultrafiltration (UF): Membran ini, dengan saiz liang di 0.1 hingga 10 μm (mf) and 0.01 hingga 0.1 μm (UF) julat, digunakan secara meluas untuk penyingkiran pepejal, kekeruhan, bakteria, protozoa yang digantung (seperti Cryptosporidium and Giardia ), dan virus dari sumber air minuman. Mereka adalah langkah pra-rawatan yang sangat baik untuk sistem membran yang lebih maju, melindungi membran yang lebih halus dari fouling. Dalam rawatan air sisa, MF/UF boleh menghasilkan efluen berkualiti tinggi yang sesuai untuk pelepasan atau bahkan digunakan semula, dengan berkesan mengeluarkan pepejal, bakteria, dan beberapa bahan organik yang digantung.
• Nanofiltration (NF): Dengan saiz liang biasanya 0.001 hingga 0.01 μm , Membran NF digunakan untuk melembutkan air dengan mengeluarkan ion kekerasan multivalen (kalsium, magnesium) dan untuk mengurangkan tahap karbon organik (DOC), warna, dan sebatian organik sintetik (mis., Racun perosak) dari air minuman. Ini memberikan permeat kualiti yang lebih tinggi daripada UF.
• Osmosis terbalik (RO): Mempunyai berkesan <0.001 μm Saiz 'pori' (beroperasi melalui penyebaran larutan), membran RO adalah penghalang utama untuk pembersihan air. Mereka kritikal untuk penyahgaraman air laut dan air payau, menghasilkan air yang boleh diminum. RO juga penting untuk pembuatan Air ultrapure Diperlukan dalam industri seperti elektronik, farmaseutikal, dan penjanaan kuasa, dengan mengeluarkan hampir semua garam dan kekotoran yang dibubarkan.

Penapisan Udara: Sistem HVAC, Cleanrooms

Walaupun istilah "saiz liang" biasanya dikaitkan dengan penapisan cecair, prinsipnya sama -sama digunakan untuk penapisan udara (gas), di mana membran menyaring zarah udara.

• Microfiltration (MF) (dan media HEPA/ULPA): Media seperti membran khusus, yang sering diklasifikasikan oleh kecekapan penyingkiran zarah dan bukannya saiz liang diskret, digunakan. Contohnya, HEPA (udara partikulat kecekapan tinggi) Penapis biasanya menangkap 99.97% zarah $0.3\mu m$ dalam saiz, dan ULPA (udara partikulat ultra rendah) Penapis lebih halus. Ini penting untuk:
  • Sistem HVAC: Meningkatkan kualiti udara dalaman dengan mengeluarkan habuk, debunga, spora acuan, dan beberapa alergen.
  • Bilik bersih: Mewujudkan dan mengekalkan persekitaran yang sangat terkawal (mis., Kelas ISO 1 hingga 9) penting untuk pembuatan semikonduktor, pengeluaran farmaseutikal, dan penyelidikan halus, di mana zarah sub-mikron walaupun boleh menyebabkan pencemaran atau kecacatan.

Farmaseutikal: Pensterilan, Pembangunan Dadah

Keperluan kesucian ketat industri farmaseutikal menjadikan penapis membran sangat diperlukan.

• Microfiltration (MF): Penapisan steril cecair (mis., Media kultur, penampan, penyelesaian ophthalmic) sebelum pembungkusan adalah permohonan biasa untuk 0.1 atau 0.2 μm Membran MF, memastikan penyingkiran bakteria dan kulat sambil mengelakkan bahan aktif sensitif haba.
• Ultrafiltration (UF): Membran UF (biasanya 0.01 hingga 0.1 μm atau MWCOS tertentu) sangat penting untuk:
  • Kepekatan dan pemurnian protein: Menumpukan protein terapeutik, enzim, dan vaksin terapeutik.
  • Diafiltration: Mengeluarkan garam atau bertukar buffer semasa pembersihan protein.
  • Pembuangan Pyrogen: Menghapuskan endotoxin (pyrogens) dari air untuk suntikan (WFI).
• Nanofiltration (NF) dan osmosis terbalik (RO): Digunakan untuk pra-rawatan air suapan untuk sistem UF/RO, dan untuk menjana Air gred farmaseutikal (mis., Air yang disucikan, air untuk suntikan) yang memerlukan tahap kekotoran yang sangat rendah, termasuk garam terlarut dan sebatian organik.

Makanan dan minuman: penjelasan, pensterilan

Penapis membran meningkatkan kualiti, jangka hayat, dan keselamatan pelbagai produk makanan dan minuman.

• Microfiltration (MF):
  • Penjelasan minuman: Penjelasan wain, bir (mengeluarkan yis, bakteria, dan zarah jerebu), dan jus buah.
  • Pemprosesan Tenusu: Pasteurisasi sejuk susu (mengurangkan beban bakteria tanpa haba), pecahan komponen susu.
• Ultrafiltration (UF):
  • Kepekatan protein: Memusatkan protein susu (mis., Untuk pengeluaran keju), kepekatan protein whey.
  • Penjelasan jus: Mengeluarkan pepejal dan makromolekul yang digantung dari jus sambil memelihara rasa.
• Nanofiltration (NF):
  • Penapisan gula: Desalting dan pemurnian penyelesaian gula.
  • Kepekatan jus: Kepekatan separa jus dengan demineralisasi serentak.
• Osmosis terbalik (RO):
  • Konsentrasi: Konsentrasi cecair sensitif haba seperti kopi, jus buah, atau produk tenusu, menawarkan penjimatan tenaga berbanding penyejatan.
  • Air untuk diproses: Menyediakan air kemurnian tinggi untuk perumusan produk dan pembersihan.

Aplikasi Perindustrian: Pemprosesan Kimia, Minyak dan Gas

Di luar bahan habis, penapis membran menangani keperluan pemisahan dan pemurnian kritikal dalam industri berat.

• Microfiltration (MF) dan Ultrafiltration (UF):
  • Rawatan Air Sisa: Penjelasan umum dan penyingkiran pepejal yang digantung daripada efluen perindustrian.
  • Melancarkan emulsi: Memisahkan minyak dari air dalam cecair logam atau air yang dihasilkan dalam industri minyak dan gas.
  • Pemulihan Pemangkin: Mengekalkan pemangkin berharga daripada campuran reaksi.
  • Pra-rawatan: Melindungi peralatan hiliran lain dan membran yang lebih halus.
• Nanofiltration (NF) dan osmosis terbalik (RO):
  • Proses penyucian air: Menyediakan air kemurnian tinggi untuk dandang, menara penyejuk, dan proses pembuatan.
  • Pemulihan Produk: Memulihkan bahan kimia berharga dari sungai sisa.
  • Kepekatan air garam: Menumpukan penyelesaian garam dalam pelbagai proses kimia.
  • Pemisahan Kimia: Memisahkan komponen khusus dalam sintesis kimia atau langkah pemurnian.

Cara menentukan saiz liang penapis membran

Walaupun saiz liang adalah ciri asas penapis membran, ia tidak selalunya pengukuran langsung yang mudah. Sebaliknya, ia sering disimpulkan melalui ujian piawai atau disediakan oleh pengeluar berdasarkan proses kawalan kualiti mereka. Penentuan saiz liang yang tepat adalah penting untuk memastikan membran melakukan seperti yang dijangkakan untuk permohonan yang dimaksudkan.

Spesifikasi yang disediakan oleh pengeluar

Cara yang paling biasa untuk mengetahui saiz liang penapis membran adalah dengan mengkaji semula Spesifikasi teknikal dan lembaran data yang disediakan oleh pengilang . Pengeluar yang bereputasi melabur dalam kawalan kualiti dan pencirian produk mereka. Spesifikasi ini biasanya akan disenaraikan:

• Saiz liang nominal: Ini adalah klasifikasi umum, yang menunjukkan saiz liang purata. Ini bermakna membran direka untuk mengekalkan peratusan tertentu zarah pada atau di atas saiz yang dinyatakan. Sebagai contoh, penapis nominal 0.2 μm mungkin mengekalkan 99.9% zarah pada saiz tersebut. Ia rata -rata dan tidak menyiratkan setiap liang adalah saiz yang betul -betul.
• Saiz liang mutlak: Ini adalah spesifikasi yang lebih tepat, menunjukkan bahawa semua zarah lebih besar daripada saiz yang dinyatakan dikekalkan (sering pengekalan 100% di bawah keadaan ujian tertentu). Ini adalah penting untuk aplikasi seperti penapisan steril di mana penyingkiran lengkap mikroorganisma diperlukan.
• Potongan Berat Molekul (MWCO): Untuk membran ultrafiltrasi dan nanofiltrasi, pengeluar sering menentukan MWCO di Daltons, yang menggambarkan berat molekul di mana 90% daripada protein globular tertentu (atau dextran) dikekalkan oleh membran. Ini adalah ukuran fungsi saiz liang untuk pemisahan molekul.
• Penilaian pengekalan untuk organisma tertentu: Terutama untuk aplikasi rawatan farmaseutikal atau air, pengeluar mungkin menentukan keupayaan membran untuk mengekalkan bakteria tertentu (mis., Brevundimonas Diminuta untuk penapis steril 0.22 μm) atau virus. Ini menawarkan ukuran prestasi yang praktikal dan berorientasikan aplikasi.

Adalah penting untuk diperhatikan bahawa pengeluar yang berbeza mungkin menggunakan metodologi ujian yang sedikit berbeza atau definisi untuk "nominal" vs "mutlak," jadi membandingkan spesifikasi merentasi jenama memerlukan pertimbangan yang teliti.

Kaedah ujian: ujian titik gelembung, analisis mikroskopik

Di luar tuntutan pengeluar, terdapat kaedah yang ditetapkan untuk mencirikan atau mengesahkan saiz liang yang berkesan dan integriti penapis membran.

1. Ujian titik gelembung

The Ujian titik gelembung adalah kaedah yang tidak digunakan secara meluas untuk menentukan saiz liang terbesar dalam penapis membran, dan untuk mengesahkan integriti membran. Ia berdasarkan prinsip bahawa cecair yang dipegang dalam liang oleh ketegangan permukaan dapat dipaksa oleh tekanan gas.

• Prinsip: Membran pertama dibasuh dengan cecair (mis., Air atau alkohol), mengisi semua liang. Tekanan gas (biasanya udara atau nitrogen) kemudiannya digunakan pada satu sisi membran yang dibasahi, manakala sisi lain terbuka ke atmosfera (atau tenggelam dalam cecair). Apabila tekanan gas secara beransur -ansur meningkat, ia akhirnya akan mengatasi ketegangan permukaan yang memegang cecair di liang terbesar. Pada "titik gelembung" ini, aliran gelembung yang berterusan akan diperhatikan muncul dari sisi basah membran.
• Pengiraan: Tekanan di mana ini berlaku secara langsung berkaitan dengan saiz liang terbesar oleh persamaan Young-Laplace:
• P = ( 4γcosθ )/D:
  • P adalah tekanan titik gelembung
  • γ Adakah ketegangan permukaan cecair pembasahan
  • θ adalah sudut hubungan cecair dengan dinding liang (sering dianggap sebagai 0 ∘ untuk pembasahan lengkap, jadi cos θ = 1 )
  • D adalah diameter liang terbesar.

Ujian titik gelembung sangat baik untuk kawalan kualiti, mengesan kecacatan pembuatan, atau mengesahkan jika membran telah rosak atau dikompromi (mis., Dengan serangan kimia atau tekanan yang berlebihan) yang digunakan. Titik gelembung yang lebih rendah daripada yang dijangkakan menunjukkan liang-liang yang lebih besar hadir, menyiratkan kehilangan integriti.

2. Analisis mikroskopik (mis., Mikroskopi elektron)

Untuk penilaian visual yang lebih langsung mengenai struktur liang, teknik mikroskopik maju boleh digunakan, terutamanya:

• Mengimbas Mikroskopi Elektron (SEM): SEM menyediakan imej resolusi tinggi permukaan membran dan keratan rentas, yang membolehkan visualisasi langsung liang-liang. Walaupun ia tidak memberikan saiz liang berfungsi seperti ujian titik gelembung, ia boleh mendedahkan morfologi, pengedaran, dan struktur membran keseluruhan. Perisian analisis imej moden kemudiannya boleh digunakan untuk mengukur saiz liang -liang yang kelihatan dan menghasilkan pengedaran saiz liang.
• Mikroskopi elektron penghantaran (TEM): TEM menawarkan pembesaran dan resolusi yang lebih tinggi, berguna untuk mencirikan liang -liang yang sangat halus dari membran UF, NF, dan RO, terutama struktur dalaman mereka.

Walaupun tidak ternilai untuk penyelidikan dan pembangunan, analisis mikroskopik biasanya merupakan kaedah makmal dan bukan ujian dalam proses atau medan rutin untuk pengesahan saiz liang kerana kerumitan dan kosnya.

Kepentingan penentuan saiz liang yang tepat

Penentuan saiz liang yang tepat adalah yang paling utama kerana beberapa sebab:

• Jaminan Prestasi: Memastikan membran akan mencapai kecekapan pemisahan yang dikehendaki (mis., Kemandulan, kejelasan, penolakan larut).
• Pengoptimuman proses: Membantu dalam memilih membran yang betul untuk aplikasi tertentu, mencegah penapisan (liang terlalu kecil, kos yang tinggi, fluks rendah) atau di bawah penapisan (liang terlalu besar, kesucian yang tidak mencukupi).
• Kawalan Kualiti: Berkhidmat sebagai langkah kawalan kualiti penting bagi pengeluar dan pengguna akhir, mengesahkan konsistensi batch dan integriti produk.
• Penyelesaian Masalah: AIDS dalam mendiagnosis isu -isu seperti fouling, kerosakan, atau kecacatan pembuatan yang mungkin mengubah saiz liang yang berkesan.

Pada dasarnya, memahami dan mengesahkan saiz liang penapis membran bukan sekadar latihan akademik; Ini adalah langkah kritikal dalam merancang, mengendalikan, dan mengekalkan sistem penapisan yang berkesan.

Masalah biasa yang berkaitan dengan saiz liang

Walaupun penapis membran adalah alat pemisahan yang sangat berkesan, struktur liang rumit mereka juga menjadikan mereka terdedah kepada beberapa masalah operasi. Kebanyakan cabaran ini, seperti fouling, tersumbat, dan keperluan untuk ujian integriti, secara intrinsik dikaitkan dengan saiz liang membran dan interaksi dengan cecair yang ditapis.

Fouling: Bagaimana saiz liang mempengaruhi fouling membran

Fouling boleh dikatakan cabaran yang paling meluas dan penting dalam penapisan membran. Ia merujuk kepada pengumpulan bahan yang tidak diingini pada atau dalam liang membran, yang membawa kepada penurunan fluks permeat (kadar aliran) dan/atau peningkatan tekanan transmembran (TMP) yang diperlukan untuk mengekalkan fluks. Pengumpulan ini pada dasarnya mengurangkan saiz liang yang berkesan dan meningkatkan ketahanan terhadap aliran.

Bagaimana saiz liang mempengaruhi fouling:

• Saiz liang yang lebih kecil, kecenderungan fouling yang lebih tinggi: Membran dengan liang -liang yang lebih kecil (UF, NF, RO) pada umumnya lebih mudah terdedah kepada fouling kerana mereka menolak pelbagai bahan yang lebih luas, termasuk koloid yang lebih kecil, makromolekul, dan bahan organik terlarut yang boleh mendepositkan pada permukaan membran atau menyerap ke dalam liang. Struktur yang lebih ketat menawarkan lebih banyak laman web untuk interaksi dan kurang ruang bagi foulants untuk dilalui.
• PLUSTGING PORE: Zarah atau molekul yang lebih besar daripada liang membran akan berkumpul di permukaan, membentuk "lapisan kek." Lapisan ini bertindak sebagai penapis sekunder, menambah rintangan dan mengurangkan fluks.
• Menyekat pori/penjerapan: Foulants yang lebih kecil, terutamanya molekul organik yang dibubarkan, boleh menyerap ke permukaan dalaman liang -liang atau menghalang pintu masuk liang, dengan berkesan mengurangkan diameter liang. Ini sering lebih sukar dibersihkan daripada fouling permukaan.
• Biofouling: Mikroorganisma (bakteria, kulat, alga) boleh melekat pada permukaan membran dan berkembang biak, membentuk biofilm melekit. Biofilm ini dengan cepat dapat menutupi liang -liang, dengan ketara menghalang fluks, dan bahkan menyebabkan kerosakan yang tidak dapat dipulihkan jika tidak diuruskan dengan berkesan. Saiz liang tidak menghalang lampiran biologi tetapi membran padat boleh mengehadkan penembusan.

Fouling mengurangkan kecekapan penapisan, meningkatkan penggunaan tenaga (disebabkan oleh keperluan tekanan yang lebih tinggi), memendekkan jangka hayat membran, dan memerlukan pembersihan atau penggantian yang kerap, yang semuanya menambah kos operasi.

Menyumbat: Isu dan Strategi Pencegahan

Tersumbat adalah bentuk fouling yang teruk di mana liang membran menjadi sepenuhnya disekat, selalunya oleh zarah atau agregat yang lebih besar, yang membawa kepada kehilangan fluks yang drastik atau lengkap. Walaupun fouling boleh menjadi penurunan secara beransur -ansur, penyumbatan boleh menjadi lebih tiba -tiba.

Isu yang berkaitan dengan penyumbatan:

• Kerosakan yang tidak dapat dipulihkan: Penyumbatan yang teruk boleh membuat membran mustahil untuk dibersihkan, yang membawa kepada penggantian pramatang.
• Pengagihan aliran yang tidak sekata: Membran sebahagiannya tersumbat boleh menyebabkan aliran yang tidak sekata merentasi permukaan membran, yang berpotensi mewujudkan kawasan setempat tekanan dan tekanan yang lebih tinggi.
• Penutupan Sistem: Penyumbatan yang kerap memerlukan sistem downtime untuk pembersihan atau penggantian membran, memberi kesan kepada produktiviti.

Strategi Pencegahan untuk Menyumbat:

• Pra-rawatan yang berkesan: Ini adalah strategi yang paling penting. Menggunakan penapis kasar (mis., Penapis kartrij, penapis media granular) atau bahkan membran MF sebagai pra-penapis sebelum sistem UF, NF, atau RO dapat menghilangkan pepejal yang lebih besar dan mengurangkan beban pada membran yang lebih halus.
• Pemilihan saiz liang yang sesuai: Memilih saiz liang yang sesuai untuk kualiti air suapan dan tahap pra-rawatan yang digunakan. Lebih penapis (menggunakan saiz liang yang terlalu kecil untuk suapan tertentu) akan memburukkan lagi penyumbatan.
• Dinamika Aliran Dioptimumkan: Beroperasi pada halaju aliran silang yang sesuai dalam penapisan aliran tangen (TFF) membantu menyapu foulants dari permukaan membran, meminimumkan pembentukan lapisan kek.
• Rejim Pembersihan Biasa: Melaksanakan jadual pembersihan kimia (bersih di tempat atau CIP) dan/atau pembersihan fizikal (mis., Backflushing untuk MF/UF) untuk menghapuskan foulants terkumpul sebelum mereka menjadi tidak tersumbat.

Ujian Integriti: Memastikan saiz dan prestasi liang yang konsisten

Memandangkan peranan kritikal saiz liang dalam prestasi membran, terutamanya dalam aplikasi yang memerlukan zarah mutlak atau pengekalan mikrob (mis., Penapisan steril), ujian integriti adalah yang paling penting. Ujian integriti mengesahkan bahawa struktur liang membran tetap utuh dan bebas dari kecacatan, retak, atau saluran pintasan yang secara efektif akan mewujudkan liang yang lebih besar daripada yang diminati.

• Mengapa sangat penting: Malah satu kecacatan pembuatan atau kerosakan operasi (mis., Dari tekanan yang berlebihan, serangan kimia, atau pengendalian) boleh menyebabkan "pinhole" atau lusuh. Kecacatan sedemikian memintas pengecualian saiz liang yang direka, yang membolehkan bahan pencemar melewati, menjejaskan keseluruhan proses penapisan.
• Kaedah Biasa:
  • Ujian titik gelembung: Seperti yang dibincangkan, ini adalah kaedah utama. Penurunan dalam tekanan titik gelembung menunjukkan kecacatan yang besar.
  • Ujian Penyebaran: Mengukur aliran gas melalui liang -liang yang dibasahi pada tekanan di bawah titik gelembung. Aliran yang berlebihan menunjukkan kecacatan.
  • Ujian Tekanan Tekanan: Mengukur pereputan tekanan dari masa ke masa dalam penapis basah yang ditegaskan gas. Penurunan tekanan cepat mencadangkan kebocoran.
  • Ujian aliran ke hadapan: Sama seperti ujian penyebaran, tetapi mengukur jumlah aliran gas, yang termasuk kedua -dua penyebaran dan aliran pukal melalui sebarang kecacatan besar.

Ujian integriti dilakukan secara rutin sebelum dan selepas proses penapisan kritikal (terutamanya dalam farmaseutikal dan aplikasi steril) dan selepas membersihkan kitaran. Ia memberikan jaminan bahawa prestasi saiz liang yang berkesan membran dikekalkan sepanjang hayat operasinya.

Ringkasnya, menguruskan masalah yang berkaitan dengan saiz liang membran, seperti fouling dan penyumbatan, memerlukan strategi proaktif yang melibatkan pra-rawatan yang teliti, operasi yang dioptimumkan, dan pembersihan yang mantap. Selain itu, ujian integriti biasa memberikan keyakinan bahawa keupayaan pengecualian saiz penting membran tetap tidak dikompromi.

Memilih penapis membran yang betul

Perjalanan dari memahami saiz liang apa yang dimaksudkan untuk menggenggam aplikasi yang pelbagai memuncak dalam tugas kritikal memilih betul Penapis membran untuk keperluan khusus. Keputusan ini jarang langsung dan melibatkan penilaian sistematik beberapa faktor utama untuk memastikan prestasi, kecekapan, dan daya maju yang optimum.

Menilai keperluan penapisan khusus anda

Langkah pertama dan paling penting adalah dengan jelas menentukan objektif proses penapisan anda. Tanya diri anda:

• Apakah hasil yang diinginkan? Adakah anda cuba:
  • Jelaskan cecair (keluarkan kekeruhan)?
  • Mensterilkan penyelesaian (keluarkan bakteria/virus)?
  • Berkonsentrasi produk yang berharga (mis., Protein)?
  • Keluarkan garam terlarut atau ion tertentu?
  • Memurnikan air ke tahap ultrapure?
• Apakah tahap kesucian yang diperlukan? Apakah kepekatan maksimum yang dibenarkan atau saiz bahan cemar sisa? Ini akan membimbing secara langsung saiz liang yang diperlukan. Sebagai contoh, penapis 0.45 μm mungkin mencukupi untuk penjelasan umum, tetapi penapis 0.22 μm atau ketat diperlukan untuk penapisan steril.
• Apakah sifat aliran suapan? Adakah cecair atau gas? Apakah beban zarah yang tipikal atau kandungan pepejal terlarut? Adakah ia sangat likat atau agak nipis?
• Apakah throughput (kadar aliran) yang diperlukan? Berapa banyak cecair atau gas yang perlu diproses setiap unit masa? Ini mempengaruhi bukan sahaja jenis membran tetapi juga jumlah kawasan permukaan membran yang diperlukan.
• Apakah keperluan pengawalseliaan? Untuk aplikasi dalam farmaseutikal, makanan dan minuman, atau air minuman, mungkin terdapat piawaian pengawalseliaan tertentu (mis., FDA, USP, WHO) yang menentukan prestasi penapis.

Pemahaman yang jelas tentang keperluan ini akan menyempitkan jenis membran yang berpotensi (MF, UF, NF, RO) dan julat saiz liangnya yang sepadan.

Memandangkan sifat cecair ditapis

Di luar bahan cemar, ciri -ciri cecair itu sendiri memainkan peranan penting dalam pemilihan membran, terutamanya mengenai keserasian bahan membran.

• Komposisi Kimia:
  • Ph: PH cecair mesti bersesuaian dengan bahan membran. Sesetengah bahan merosot dengan cepat dalam keadaan yang sangat berasid atau alkali.
  • Kehadiran pelarut: Pelarut organik boleh membengkak, membubarkan, atau merosakkan membran polimer tertentu. Membran seramik atau polimer tahan pelarut tertentu (mis., PVDF) mungkin diperlukan.
  • Pengoksidaan: Pengoksida yang kuat (seperti klorin) boleh merosakkan banyak bahan membran, terutamanya membran Polyamide RO/NF. Membran tahan klorin atau pra-rawatan untuk penyingkiran klorin mungkin diperlukan.
• Suhu: Julat suhu operasi mesti berada dalam had toleransi bahan membran. Suhu tinggi boleh menyebabkan kemerosotan membran atau perubahan dalam struktur liang. Sebaliknya, suhu yang sangat rendah dapat meningkatkan kelikatan cecair, mengurangkan fluks.
• Kelikatan: Cecair yang sangat likat memerlukan tekanan operasi yang lebih tinggi atau kawasan permukaan membran yang lebih besar untuk mencapai kadar aliran yang dikehendaki, tanpa mengira saiz liang.
• Potensi Fouling: Menilai potensi cecair untuk membran membran. Cecair yang tinggi dalam pepejal, koloid, bahan organik yang terlarut, atau mikroorganisma memerlukan lebih banyak rawatan pra-rawatan, bahan membran tertentu, atau strategi pembersihan yang berkesan. Membran dengan sifat permukaan yang menentang lekatan (mis., Permukaan hidrofilik untuk larutan berair) boleh bermanfaat.

Menilai keberkesanan kos jenis membran yang berbeza

Modal dan kos operasi yang berkaitan dengan sistem penapisan membran berbeza dengan ketara bergantung kepada teknologi yang dipilih dan skala.

• Perbelanjaan Modal (CAPEX):
  • Kos membran: Membran liang yang lebih baik (ro> nf> uf> mf) umumnya lebih mahal per unit kawasan kerana pembuatan kompleks mereka.
  • Komponen Sistem: Operasi tekanan yang lebih tinggi (RO, NF) memerlukan lebih banyak pam, kapal tekanan, dan paip, meningkatkan kos persediaan awal.
• Perbelanjaan Operasi (OPEX):
  • Penggunaan Tenaga: Kos pam adalah berkadar terus dengan tekanan operasi dan kadar aliran. Sistem RO, yang memerlukan tekanan tertinggi, mempunyai penggunaan tenaga tertinggi.
  • Penggantian membran: Jangka hayat berbeza mengikut aplikasi, kualiti suapan, dan rejimen pembersihan. Menggantikan membran halus boleh menjadi kos berulang yang signifikan.
  • Pembersihan bahan kimia dan prosedur: Kekerapan dan agresif pembersihan yang diperlukan untuk memerangi fouling menyumbang kepada kos operasi.
  • Kos pra-rawatan: Tahap pra-rawatan yang diperlukan untuk melindungi membran juga menambah belanjawan operasi keseluruhan.

Sangat penting untuk melaksanakan a Jumlah Kos Pemilikan (TCO) Analisis yang menganggap kedua-dua pelaburan awal dan perbelanjaan operasi jangka panjang. Kadang -kadang, melabur dalam membran yang sedikit lebih mahal dengan rintangan fouling yang lebih baik atau jangka hayat yang lebih lama boleh membawa kepada penjimatan yang ketara dalam tenaga, pembersihan, dan kos penggantian sepanjang hayat sistem. Sebaliknya, memilih sistem RO apabila NF cukup mungkin perbelanjaan modal dan tenaga yang tidak perlu.

Dengan berhati -hati mengingati faktor -faktor ini -matlamat penapisan anda, ciri -ciri bendalir, dan implikasi ekonomi -anda boleh membuat keputusan yang tepat untuk memilih penapis membran dengan saiz dan sifat liang yang optimum untuk aplikasi khusus anda. Pendekatan holistik ini memastikan bukan hanya penapisan yang berkesan, tetapi juga operasi yang mampan dan cekap.

Masih ada soalan? Cukup hubungi Hangzhou Nihaowater, kami ingin membantu.
